Диаметры труб: как понимать DN, дюймы и реальные размеры

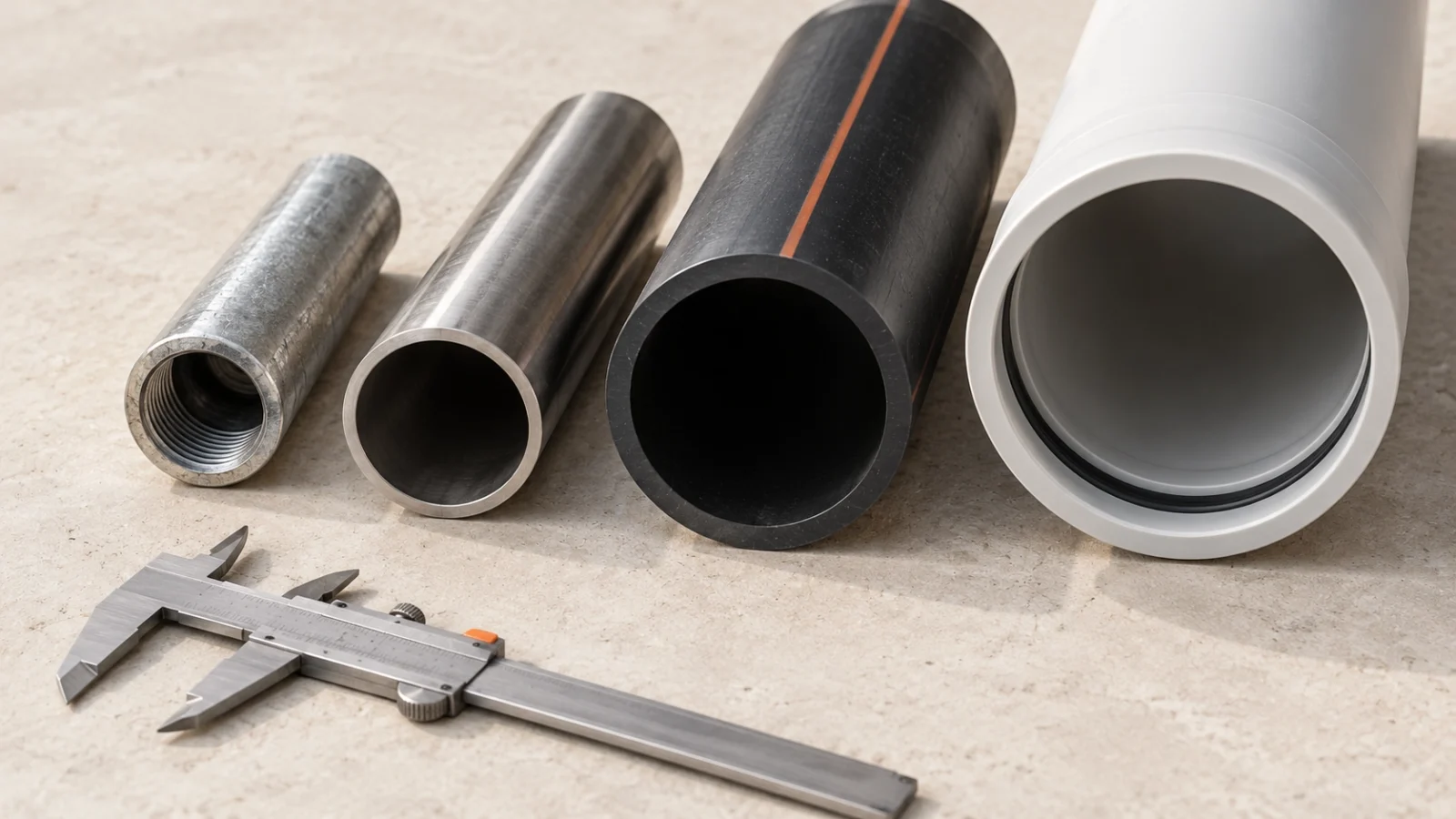

Диаметры труб нельзя свести к одному числу. У одной и той же трубы есть наружный размер, внутренний проход и номинальное обозначение DN, а в сантехнике дополнительно встречаются дюймы. Поэтому надпись «труба 1 дюйм» вовсе не означает, что её наружный диаметр составляет 25,4 мм.

Для правильного выбора сначала нужно понять, какое именно значение указано в каталоге, проекте или на фитинге. У стальных водогазопроводных труб часто ориентируются на DN и дюймовое обозначение, у многих пластиковых труб основной размер задаётся по наружному диаметру, а внутренний проход определяется наружным размером и толщиной стенки.

Какие диаметры есть у трубы

В быту словом «диаметр» часто называют любое число рядом с трубой. Для монтажа этого недостаточно: значения описывают разные части изделия.

Наружный диаметр

Наружный диаметр измеряется между противоположными внешними поверхностями трубы через её центр. Именно его проще всего определить штангенциркулем.

Этот параметр особенно важен при подборе хомутов, проходов через конструкции, теплоизоляции, некоторых сварных соединений и труб, которые стандартом непосредственно задаются как «наружный диаметр × толщина стенки».

Например, наружный диаметр стальной водогазопроводной трубы DN 25 по ГОСТ 3262-75 составляет 33,5 мм, а DN 50 — 60 мм. Сам ГОСТ 3262-75 продолжает действовать.

Внутренний диаметр

Внутренний диаметр трубы — это фактический размер свободного прохода между внутренними поверхностями стенок.

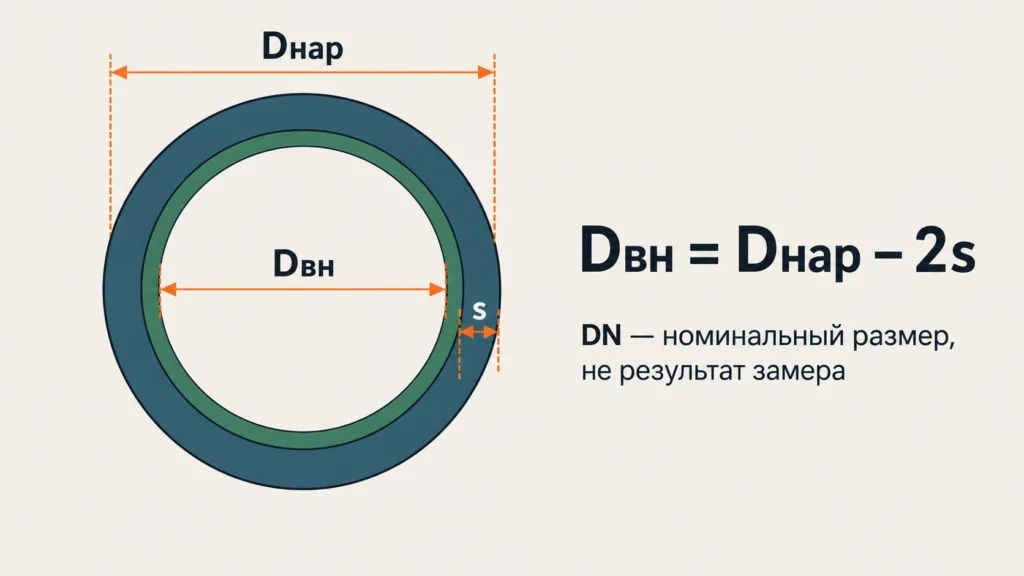

Для трубы с равномерной стенкой его можно приблизительно определить по формуле:

Dвн = Dнар − 2 × s

где Dнар — наружный диаметр, а s — толщина одной стенки.

Например, если наружный размер равен 33,5 мм, а стенка — 3,2 мм:

33,5 − 2 × 3,2 = 27,1 мм.

Следовательно, у такой трубы внутренний проход около 27,1 мм, хотя её номинальное обозначение — DN 25.

У реального изделия результат может немного отличаться из-за предусмотренных стандартом допусков, особенностей производства, покрытий и отложений в уже эксплуатируемой трубе.

Номинальный диаметр DN

DN — это условное обозначение типоразмера элемента трубопровода. Его не следует воспринимать как точное показание штангенциркуля.

Действующий ГОСТ 28338-89 устанавливает ряд номинальных диаметров для соединений трубопроводов и арматуры. Международное определение ISO 6708 также описывает DN как буквенно-числовое обозначение, связанное с физическим размером прохода или присоединения, но не являющееся само по себе измеряемым диаметром.

Поэтому DN 25 не требует, чтобы конкретная труба имела внутренний диаметр ровно 25,00 мм.

Почему DN не равен внутреннему диаметру

Историческое название «условный проход» легко создаёт впечатление, будто DN должен буквально показывать внутреннее отверстие трубы. На практике это ряд стандартных присоединительных размеров, позволяющий согласовывать трубы, арматуру и другие компоненты.

Возьмём водогазопроводную трубу DN 25. По ГОСТ 3262-75 наружный размер составляет 33,5 мм. В зависимости от исполнения стандарт предусматривает разные толщины стенки. Поэтому меняется и свободный проход:

Исполнение DN 25	Наружный диаметр	Толщина стенки	Расчётный внутренний диаметр
Лёгкая	33,5 мм	2,8 мм	27,9 мм
Обыкновенная	33,5 мм	3,2 мм	27,1 мм
Усиленная	33,5 мм	4,0 мм	25,5 мм

Все три варианта относятся к одному условному проходу, хотя их фактическое внутреннее пространство отличается. Именно поэтому вопрос «какие внутренние диаметры труб у DN 25» нельзя решить одним числом без знания сортамента и стенки.

Та же логика действует для других размеров. Увеличение толщины стенки при неизменном наружном диаметре уменьшает внутреннее отверстие.

Это важно не только при покупке трубы. Внутренний проход влияет на гидравлические характеристики трубопровода, но рассчитывать необходимый размер системы только по приблизительному внутреннему диаметру нельзя: при проектировании учитывают расход, скорость среды, потери давления, длину трассы, местные сопротивления и требования конкретной системы.

Что означает диаметр трубы в дюймах

Обычный международный дюйм действительно равен 25,4 мм. Но механически умножать трубное обозначение на 25,4 нельзя.

Когда сантехник говорит «дюймовая труба», обычно речь идёт о системе условных размеров и трубной резьбы. Например, стальная водогазопроводная труба 1″ соответствует DN 25 и имеет наружный диаметр 33,5 мм.

Поэтому распространённое вычисление «1″ = труба диаметром 25,4 мм» приводит к неправильному подбору.

Для водогазопроводной стальной трубы по ГОСТ 3262-75 основные соответствия выглядят так:

Дюймовое обозначение	DN	Наружный диаметр трубы	Стенка обыкновенной трубы	Расчётный внутренний диаметр
1/2″	15	21,3 мм	2,8 мм	15,7 мм
3/4″	20	26,8 мм	2,8 мм	21,2 мм
1″	25	33,5 мм	3,2 мм	27,1 мм
1 1/4″	32	42,3 мм	3,2 мм	35,9 мм
1 1/2″	40	48,0 мм	3,5 мм	41,0 мм
2″	50	60,0 мм	3,5 мм	53,0 мм
2 1/2″	65	75,5 мм	4,0 мм	67,5 мм
3″	80	88,5 мм	4,0 мм	80,5 мм
4″	100	114,0 мм	4,5 мм	105,0 мм

Размеры наружного диаметра и стенок соответствуют сортаменту ГОСТ 3262-75; внутренние значения в последнем столбце рассчитаны геометрически для обыкновенного исполнения.

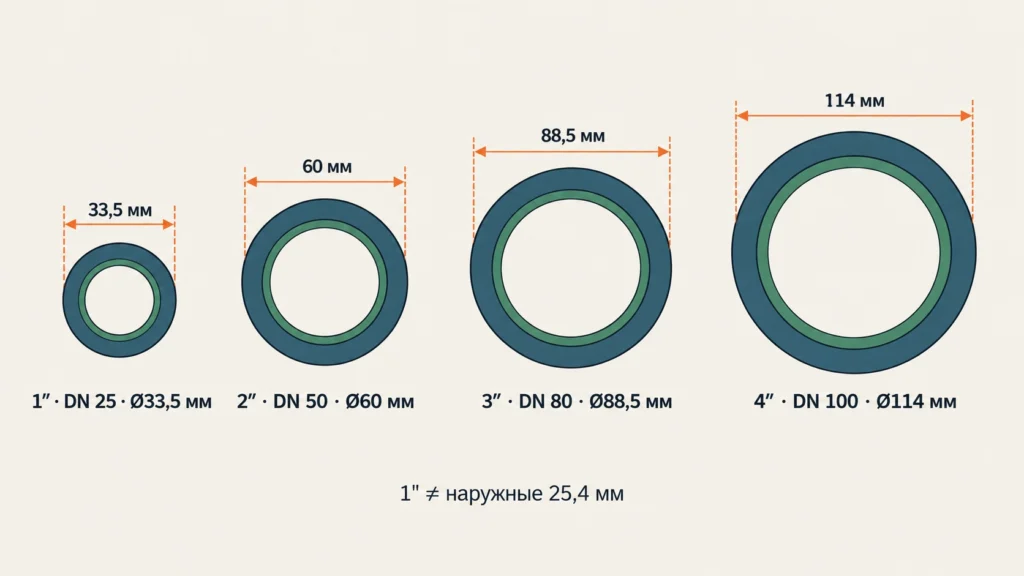

Отсюда можно сразу ответить на несколько распространённых запросов:

Диаметр трубы 1 дюйм — это обычно DN 25 и 33,5 мм снаружи для стальной ВГП-трубы.

2 диаметр трубы, если имеется в виду 2″, — DN 50 и наружный размер 60 мм.

Диаметр трубы 3 дюйма — DN 80 и 88,5 мм снаружи.

Диаметр труб 4 дюйма — DN 100 и 114 мм снаружи.

Точные размеры трубной цилиндрической резьбы регулируются отдельно ГОСТ 6357-81, который также остаётся действующим. Поэтому диаметр резьбы, наружный размер корпуса трубы и число дюймов — связанные, но не взаимозаменяемые параметры.

Как определить внутренний диаметр трубы

Если известны наружный диаметр и толщина стенки, задача решается простой геометрией. Но сначала необходимо убедиться, что оба значения относятся именно к рассматриваемому изделию.

Порядок расчёта такой:

1. Определите наружный диаметр трубы по маркировке, документации или измерением.
2. Найдите фактическую либо номинальную толщину одной стенки.
3. Умножьте толщину стенки на два.
4. Вычтите полученное значение из наружного диаметра.
5. Если результат нужен для точного расчёта или соединения, проверьте допуски соответствующего стандарта и документацию производителя.

Например, у трубы с наружным диаметром 60 мм и стенкой 3,5 мм внутренний размер по номинальной геометрии составляет:

60 − 3,5 × 2 = 53 мм.

У трубы того же наружного размера со стенкой 4,5 мм останется уже:

60 − 4,5 × 2 = 51 мм.

Разница всего в одном миллиметре толщины каждой стенки уменьшила проход на два миллиметра.

Поэтому толщина диаметров труб должна учитываться всякий раз, когда нужен именно внутренний проход, а не только совместимость наружных размеров.

Можно ли считать DN внутренним диаметром для приблизительного расчёта

Для грубого представления о размере системы DN действительно близок по смыслу к пропускному размеру, но подставлять его как фактический внутренний диаметр в расчёт без проверки конкретной трубы неправильно.

Особенно это заметно на трубах одного DN с разной толщиной стенки, а также при сравнении изделий из разных материалов.

Почему у стальных и пластиковых труб одинаковые числа могут означать разное

Одна из основных причин ошибок — попытка объединить в единую таблицу все существующие трубные системы.

Так делать нельзя. Способ обозначения зависит от стандарта и материала.

Стальная водогазопроводная труба

Для ВГП-труб по ГОСТ 3262-75 используется условный проход и соответствующий ему наружный размер. Например, DN 20 имеет наружный диаметр 26,8 мм, DN 25 — 33,5 мм, DN 50 — 60 мм.

Другие стальные трубы

В сортаментах электросварных, бесшовных и других стальных труб часто ключевой геометрической характеристикой становится сочетание наружного диаметра и толщины стенки. ГОСТ 10704-91, например, устанавливает сортамент стальных электросварных прямошовных труб и в настоящее время действует.

Поэтому выражения «труба 57 × 3,5» и «DN 50» нельзя считать двумя способами записи одного и того же изделия без проверки стандарта.

Полиэтиленовые трубы

У напорных полиэтиленовых труб одним из основных размерных параметров является номинальный наружный диаметр. Это принципиально важно при сравнении со стальной сантехнической системой.

В России для полиэтиленовых труб водоснабжения, дренажа и напорной канализации с 1 сентября 2024 года действует ГОСТ Р 70628.2-2023. Ранее применявшийся ГОСТ 18599-2001 утратил силу на территории РФ.

Поэтому условные фразы вроде «труба 32» без указания материала и стандарта недостаточно точны. Полимерная труба с наружным диаметром 32 мм и стальная ВГП-труба DN 32 — разные изделия: у ВГП DN 32 наружный размер составляет 42,3 мм.

Как измерить неизвестную трубу

Если маркировка сохранилась, начинать следует с неё. Обозначение стандарта, наружного диаметра, стенки или DN надёжнее попытки определить типоразмер только по рулетке.

Если маркировки нет, доступную трубу можно идентифицировать по наружному размеру.

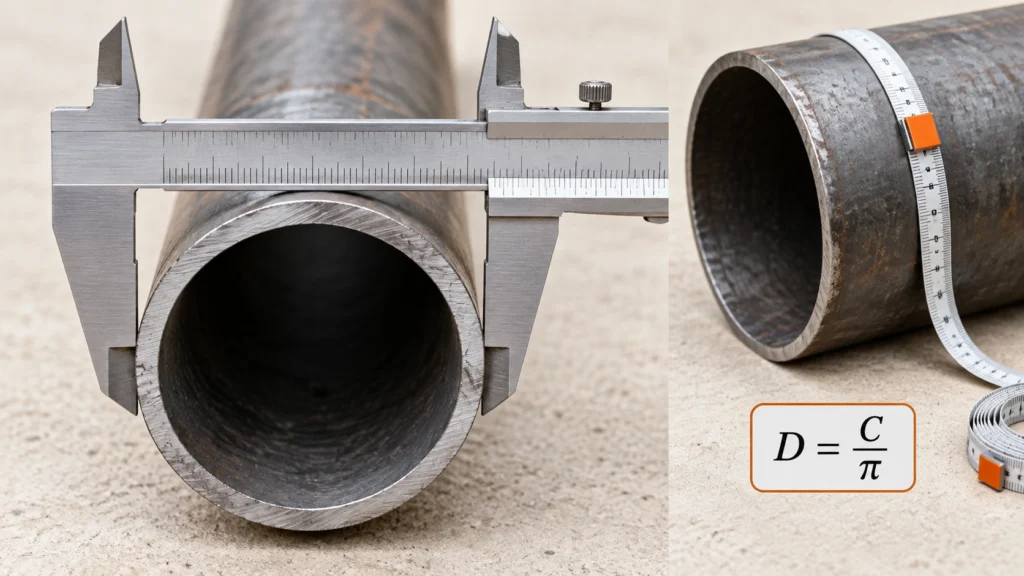

Измерение штангенциркулем

Для трубы небольшого диаметра раздвиньте наружные губки штангенциркуля чуть шире трубы, установите инструмент перпендикулярно оси и аккуратно сведите губки до касания с противоположными стенками.

Не зажимайте мягкую пластиковую трубу с усилием: деформация исказит результат.

Желательно выполнить несколько измерений с поворотом инструмента. Так можно заметить овальность или повреждение края.

Измерение по окружности

Если штангенциркуль не охватывает трубу, измерьте длину её наружной окружности гибкой измерительной лентой.

Приближённый наружный диаметр:

D = C / π

где C — длина окружности.

Например, окружность около 188,5 мм соответствует диаметру примерно 60 мм.

Такой способ подходит для предварительного определения. Для подбора ответственной детали лучше подтвердить результат точным измерительным инструментом и сопоставить его с сортаментом.

Не измеряйте только отверстие фитинга

Размер крана, муфты или резьбового соединения нельзя надёжно определить обычным замером одного доступного диаметра. У резьбы есть собственная геометрия, а дюймовое обозначение не совпадает с измеренным наружным размером трубы.

Если нужно заменить резьбовой элемент, определяют тип соединения, его номинальный размер и стандарт резьбы.

Как подобрать размер при замене трубы или фитинга

Первое правило — не начинать с предположения, что одинаковое число в маркировке означает одинаковую геометрию.

Для существующей системы последовательно определяют материал трубы, стандарт или тип изделия, способ соединения и только после этого номинальный либо наружный размер.

Если меняется резьбовой стальной элемент, важна совместимость резьбового соединения. Если соединяются пластиковые трубы сварным фитингом, ориентируются на систему размеров конкретного материала и производителя. При переходе между разными системами используют предназначенную для этого переходную деталь.

Например, наличие рядом стальной трубы DN 25 и пластиковой трубы Ø32 мм ещё не означает, что одна является прямой заменой другой. У них могут отличаться наружный и внутренний размеры, принцип соединения и допустимые рабочие параметры.

При реконструкции существующего трубопровода полезно записывать размер полностью, например:

стальная ВГП, DN 25, наружный Ø33,5 мм, стенка 3,2 мм

или:

полиэтиленовая, наружный Ø32 мм, стенка по маркировке изделия.

Такая запись намного надёжнее фразы «труба на 25» или «тридцать вторая труба».

Если диаметр выбирается не для замены существующей детали, а для проектирования нового водопровода, отопления, канализации или технологической линии, одного справочника типоразмеров недостаточно. Требуемое сечение определяют расчётом для конкретной системы, а затем выбирают ближайший предусмотренный стандартом типоразмер.

Ошибки, из-за которых покупают трубу не того размера

Самая распространённая ошибка — перевести трубные дюймы в миллиметры как обычную длину. После такого расчёта для трубы 1″ получают 25,4 мм и начинают искать изделие с таким наружным диаметром, хотя распространённая стальная ВГП-труба 1″ имеет наружный размер 33,5 мм.

Вторая ошибка — считать DN точным внутренним диаметром. Это номинальное обозначение, поэтому реальный проход зависит от конкретного изделия.

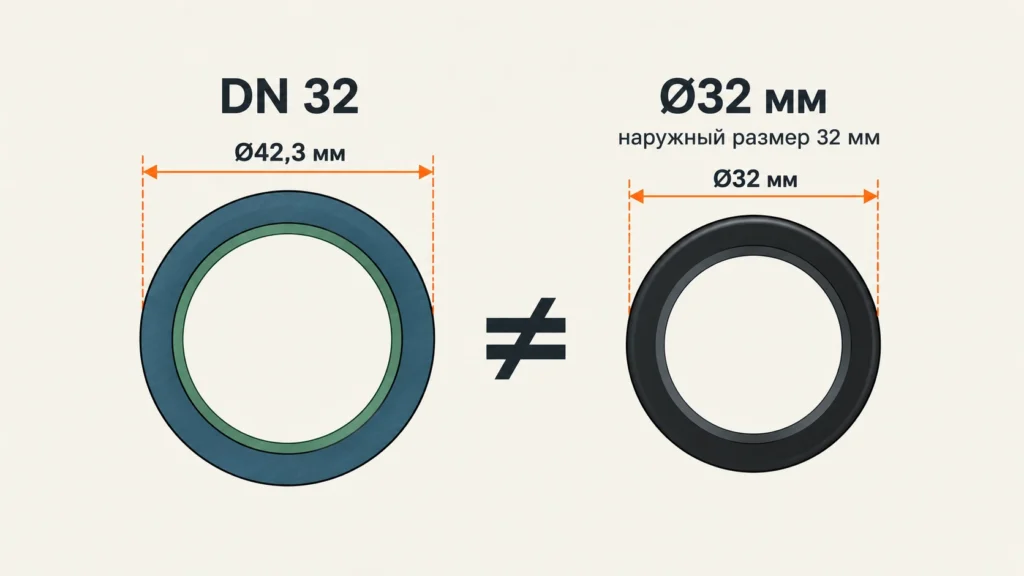

Третья — сравнивать стальную и пластиковую трубу только по числу в названии. Например, «32» может означать DN 32 у одной системы и наружные 32 мм у другой.

Четвёртая — забывать про стенку. Даже две трубы с одинаковым наружным диаметром способны иметь разные внутренние проходы.

Пятая — выбирать фитинг по приблизительному замеру рулеткой. Разница между соседними стандартными типоразмерами иногда невелика, а коррозия, краска и неудобный доступ дополнительно искажают измерение.

Чтобы не ошибиться, достаточно держать в голове простое правило: сначала определить систему обозначений, затем сопоставлять реальные размеры.

Как быстро читать обозначение размера

Если в документации указано DN, перед вами номинальный размер соединения или компонента. Не воспринимайте число после DN как гарантированный физический диаметр.

Если размер записан как Ø32 мм, обычно речь идёт о геометрическом диаметре — но всё равно необходимо проверить, наружный он или внутренний по стандарту конкретного изделия.

Если написано 32 × 3, такая запись чаще всего означает наружный диаметр 32 мм и стенку 3 мм. Тогда расчётный внутренний размер составляет 26 мм.

Если используется 1″, 2″, 3″ или 4″, сначала выясните, относится ли обозначение к трубному резьбовому размеру. Для распространённых ВГП-труб соответствия нельзя получать простым переводом обычных дюймов в миллиметры.

Если одновременно указаны, например, DN 25 / G 1, это согласованные номинальное и резьбовое обозначения, а не утверждение, что наружный или внутренний размер трубы равен 25,4 мм.
