Как подключить кабель: безопасное соединение и подключение жил

Чтобы понять, как подключить кабель правильно, недостаточно совместить провода одинакового цвета. Сначала нужно определить назначение линии и жил, убедиться, что кабель и соединитель подходят друг другу, полностью снять напряжение, а уже затем выполнять соединение. Контакт должен сохранять электрическую непрерывность, механическую прочность и защиту, а само соединение — находиться в подходящей оболочке или оборудовании.

Для обычной стационарной электропроводки практически всегда рассматривают две разные операции: соединение одного кабеля с другим и оконцевание кабеля на клеммах оборудования — розетки, светильника, автоматики или другого устройства. Принцип один: каждая жила должна попасть только в предназначенную для неё точку, а способ фиксации должен соответствовать материалу, сечению и конструкции проводника.

Если речь идёт о вводном кабеле, распределительном щите, трёхфазной линии, старой проводке с неизвестной схемой, повреждённой изоляции или проводниках, назначение которых невозможно однозначно установить, самостоятельное подключение лучше не выполнять. Ошибка здесь опаснее, чем неработающий прибор: возможно появление напряжения на доступных металлических частях и перегрев контакта.

Сначала определите, что именно нужно подключить

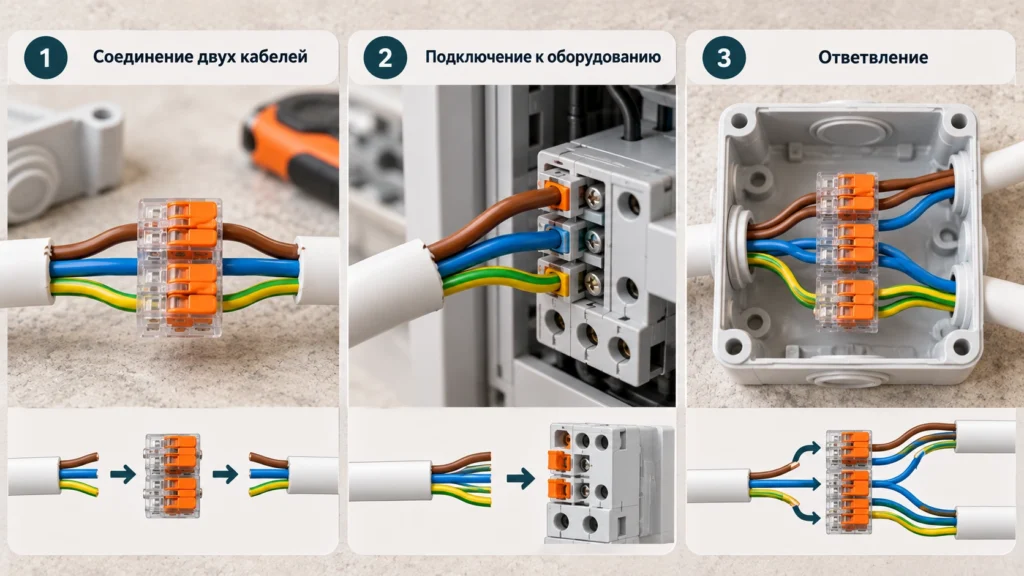

Фраза «подключить кабель» может означать несколько разных работ, поэтому до выбора клеммника или инструмента полезно определить конечный результат.

Соединить два участка линии. Например, кабель приходит в распределительную коробку и продолжается дальше. В этом случае одноимённые проводники соединяют подходящими зажимами, гильзами или другим предусмотренным способом.

Подключить кабель к оборудованию. Здесь ориентируются прежде всего на маркировку и инструкцию самого устройства. У него могут быть винтовые, пружинные, безвинтовые или специальные клеммы, рассчитанные только на определённый диапазон сечений и типов жил.

Сделать ответвление. Одну линию продолжают дальше и одновременно от неё питают дополнительную точку. Нельзя просто помещать несколько жил под один контакт, если конструкция клеммы на это не рассчитана.

Для электрических соединений ГОСТ Р 50571.5.52-2011 предписывает учитывать материал проводника и его изоляции, число и форму проволок в жиле, площадь сечения и количество одновременно соединяемых проводников. Этот же стандарт требует, чтобы соединение обеспечивало электрическую непрерывность, механическую прочность и необходимую защиту.

Поэтому универсальной клеммы «для любого кабеля» не существует. Даже внешне одинаковые соединители могут иметь разные допустимые сечения, токовые характеристики и перечень разрешённых типов проводников.

Какой кабель нужен для подключения

Кабель нельзя выбирать только по принципу «такой же был раньше» или по мощности одного прибора. Для стационарной линии важны расчётный ток, материал и сечение жил, количество жил, способ прокладки, температура окружающей среды, длина линии, условия охлаждения и допустимое падение напряжения.

При замене небольшого участка действующей проводки новый отрезок не должен становиться слабым местом всей цепи. Например, установка кабеля меньшего сечения между двумя участками более мощной линии не делает этот отрезок автоматически защищённым существующим автоматом.

Перед покупкой удобно проверить параметры в таком порядке:

Что проверить	Почему это важно
Материал жил	Медь и алюминий требуют совместимых способов соединения
Количество жил	Должно соответствовать схеме линии и наличию защитного проводника
Сечение	Влияет на допустимую нагрузку и нагрев
Однопроволочная или гибкая жила	Определяет подходящий тип клеммы и оконцевания
Изоляция и оболочка	Выбираются под условия прокладки и эксплуатации
Длина трассы	Влияет на падение напряжения
Условия монтажа	Кабель в воздухе, коробе, теплоизоляции или пучке охлаждается по-разному
Клеммы оборудования	Должны принимать выбранный тип и сечение проводника

Если нужно определить, какой кабель нужен для подключения нового мощного оборудования, правильная последовательность обратная бытовому подходу: сначала выясняют характеристики нагрузки и проектные условия линии, затем выбирают защиту и сечение, после чего проверяют совместимость кабеля с клеммами оборудования.

Для короткого ремонтного участка особенно важно не смешивать материалы жил произвольно. Прямой контакт меди и алюминия в соединении, не рассчитанном производителем на такое сочетание, применять не следует. Если существующая проводка алюминиевая, нужен соединитель или технология, прямо допускающая соответствующие материалы.

Чем соединять жилы кабеля

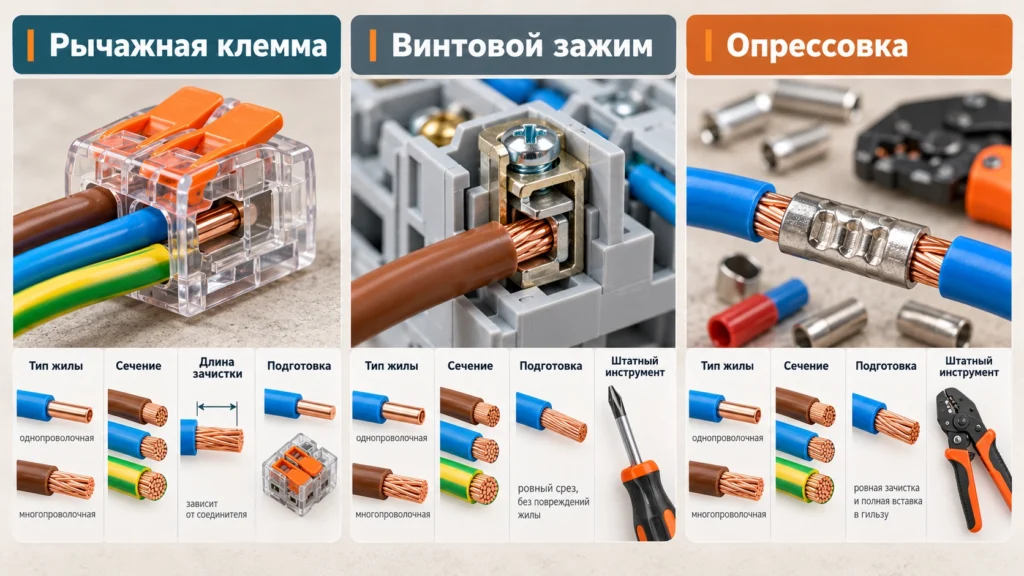

Для бытовой стационарной проводки наиболее понятны три группы решений: сертифицированные клеммные соединители, винтовые/болтовые зажимы и опрессовка подходящей гильзой. Выбор зависит не от удобства мастера, а от параметров конкретного соединения.

ПУЭ указывают, что соединение, ответвление и оконцевание жил выполняют опрессовкой, сваркой, пайкой либо сжимами соответствующего типа. Поэтому обычная скрутка, поверх которой намотана изолента, не должна использоваться как готовое постоянное соединение.

Пружинные и рычажные клеммы

Удобны при ремонте и в распределительных коробках, когда модель соединителя рассчитана на используемые жилы. Некоторые современные серии допускают однопроволочные, многопроволочные и гибкие проводники, но диапазон сечений и допустимые параметры зависят от конкретного изделия. Например, производитель WAGO для семейства 221 прямо указывает поддержку различных типов проводников, а длина зачистки должна соответствовать маркировке конкретного соединителя.

Именно поэтому нет смысла запоминать универсальные «10 или 12 мм». На корпусе или в паспорте нормального соединителя есть требуемая длина зачистки и диапазон допустимых проводников.

Винтовые клеммы

Хороший контакт здесь зависит от правильной подготовки жилы и усилия затяжки. Слишком слабая затяжка увеличивает переходное сопротивление, чрезмерная способна деформировать проводник или клемму.

Если производитель задаёт момент затяжки, ориентироваться следует именно на него, а не на субъективное «затянуть посильнее». Техническая документация производителей клемм и аппаратов отдельно устанавливает допустимые сечения, типы проводников и моменты затяжки для разных моделей.

Опрессовка

Опрессовка удобна для постоянных соединений и особенно полезна там, где требуется компактный и механически стабильный узел. Но гильза, матрица инструмента и проводники должны соответствовать друг другу. Обжим «чем-нибудь похожим на клещи» не обеспечивает контролируемого результата.

ГОСТ Р 50571.5.52-2011 относит опрессованные соединения к тем вариантам, для которых допускаются особенности доступа после монтажа, но это не означает, что любую самодельно обжатую гильзу можно замуровывать в стену. Технология соединения и защита узла должны соответствовать проекту и назначению линии.

Пайка

Для силовой электропроводки пайка не является универсальным способом «улучшить скрутку». ГОСТ Р 50571.5.52-2011 рекомендует избегать соединений пайкой, кроме коммуникационных схем, и отдельно обращает внимание на механические усилия и нагрев при коротком замыкании.

Способ	Где удобен	Что проверить
Пружинная/рычажная клемма	Коробки, ремонт, подключение оборудования	Тип жил, сечение, число проводников, длину зачистки
Винтовая клемма	Оборудование, DIN-клеммы, отдельные соединители	Сечение, подготовку жилы, допустимый момент затяжки
Опрессовка	Постоянное компактное соединение	Материал гильзы, размер, инструмент и матрицу
Сварка	Специализированный электромонтаж	Технологию и квалификацию исполнителя
Пайка	Ограниченные области применения	Требования конкретной схемы и механическую стабильность

Как подключить кабель пошагово

Работать следует только на обесточенной линии. Отключения автомата недостаточно как единственного подтверждения: до прикосновения к проводникам необходимо проверить отсутствие напряжения подходящим исправным прибором. Профессиональные рекомендации по электробезопасности отдельно подчёркивают, что состояние «выключено» должно подтверждаться измерением, потому что возможны ошибочная маркировка, обратное питание и другие неочевидные ситуации.

1. Определите линию и отключите питание. Отключите соответствующую цепь, исключите случайное повторное включение и проверьте отсутствие напряжения до начала работы.
2. Осмотрите кабель. Не должно быть подплавления, почернения, трещин оболочки, обломанных жил или следов длительного перегрева. Повреждённый участок лучше удалить до неповреждённого проводника.
3. Определите назначение жил. В новой проводке ориентируются на проект, маркировку и цветовую идентификацию. В старой системе цвет сам по себе нельзя считать достаточным доказательством назначения проводника.
4. Подберите соединитель. Он должен подходить по материалу жил, их конструкции, сечению и количеству. Для оборудования используйте только предусмотренные производителем клеммы и способ оконцевания.

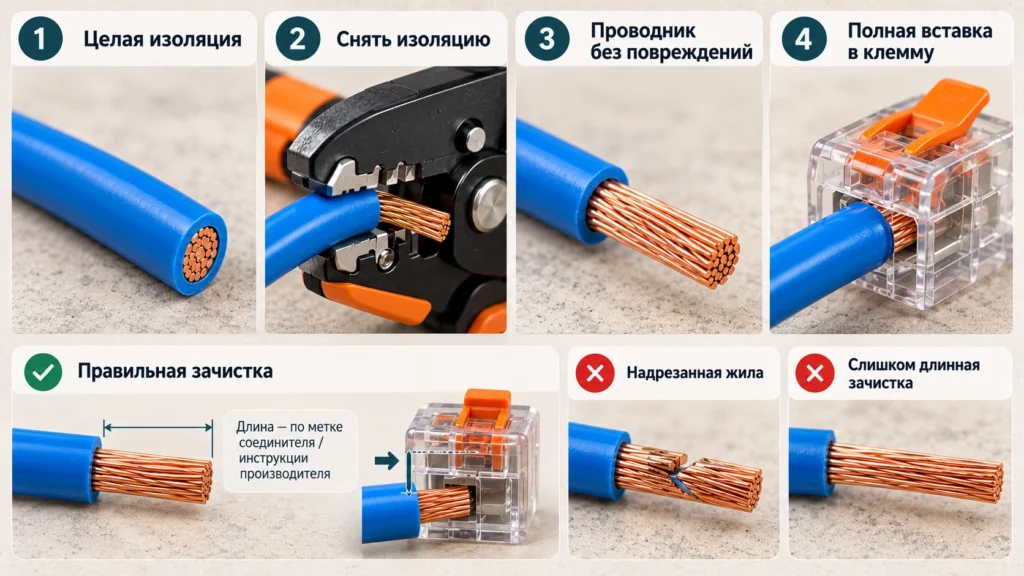

5. Снимите оболочку и изоляцию. Внешнюю оболочку удаляют так, чтобы не надрезать изоляцию отдельных жил. Изоляцию самой жилы снимают на длину, предусмотренную клеммой или инструкцией оборудования.
6. Выполните соединение. Жила должна войти в зажим до требуемого положения. Снаружи клеммы не должна оставаться лишняя оголённая медь, а изоляция не должна попасть в контактную зону вместо проводника.
7. Проверьте фиксацию и уложите соединение. Каждая жила должна держаться в своей клемме без натяжения. Соединение размещают в коробке, корпусе оборудования или другой предусмотренной оболочке.

ГОСТ Р 50571.5.52-2011 требует выполнять промежуточные соединения в корпусах — например, соединительных коробках или оборудовании, где изготовитель предусмотрел для этого место. Стандарт также требует уменьшать механические напряжения в точках соединения и обеспечивать защиту оболочкой от соответствующих внешних воздействий.

Как подключать L, N и PE

В однофазной цепи обычно различают фазный проводник L, нейтральный N и защитный PE. Они выполняют разные функции, поэтому объединять их «по ситуации» нельзя.

Действующий ГОСТ 33542-2015 задаёт понятную систему идентификации: нейтральный проводник N идентифицируют синим цветом, для фазных проводников переменного тока предпочтительны коричневый, чёрный и серый, а защитный проводник PE должен иметь двухцветную жёлто-зелёную идентификацию.

Обозначение	Назначение	Типичная идентификация
L	Фазный проводник	Коричневый; для фаз также применяют чёрный и серый
N	Нейтральный проводник	Синий
PE	Защитный проводник	Жёлто-зелёный

Но это правило нельзя использовать как единственный способ диагностики существующей старой проводки. Кабель могли ранее подключить неправильно, жилу могли перемаркировать, а цвета старых проводов могут соответствовать другим правилам. Если назначение проводника неизвестно, его сначала идентифицируют подходящими методами, а не «угадывают по цвету».

Особенно опасно самостоятельно создавать защитный проводник из нейтрали непосредственно в розетке или приборе. Если в старой линии отсутствует отдельный PE, это не исправляется случайной перемычкой между клеммами.

Для гибких многопроволочных жил нужно учитывать ещё один момент: отдельные тонкие проволоки не должны распушаться и выходить из контактной зоны. ГОСТ Р 50571.5.52-2011 требует применять подходящие зажимы либо соответствующим образом обрабатывать конец такого проводника.

Где должно находиться соединение

Надёжность соединения определяется не только самим контактом. Даже качественная клемма, оставленная свободно в пустоте стены или зажатая отделкой, оказывается в неправильных условиях эксплуатации.

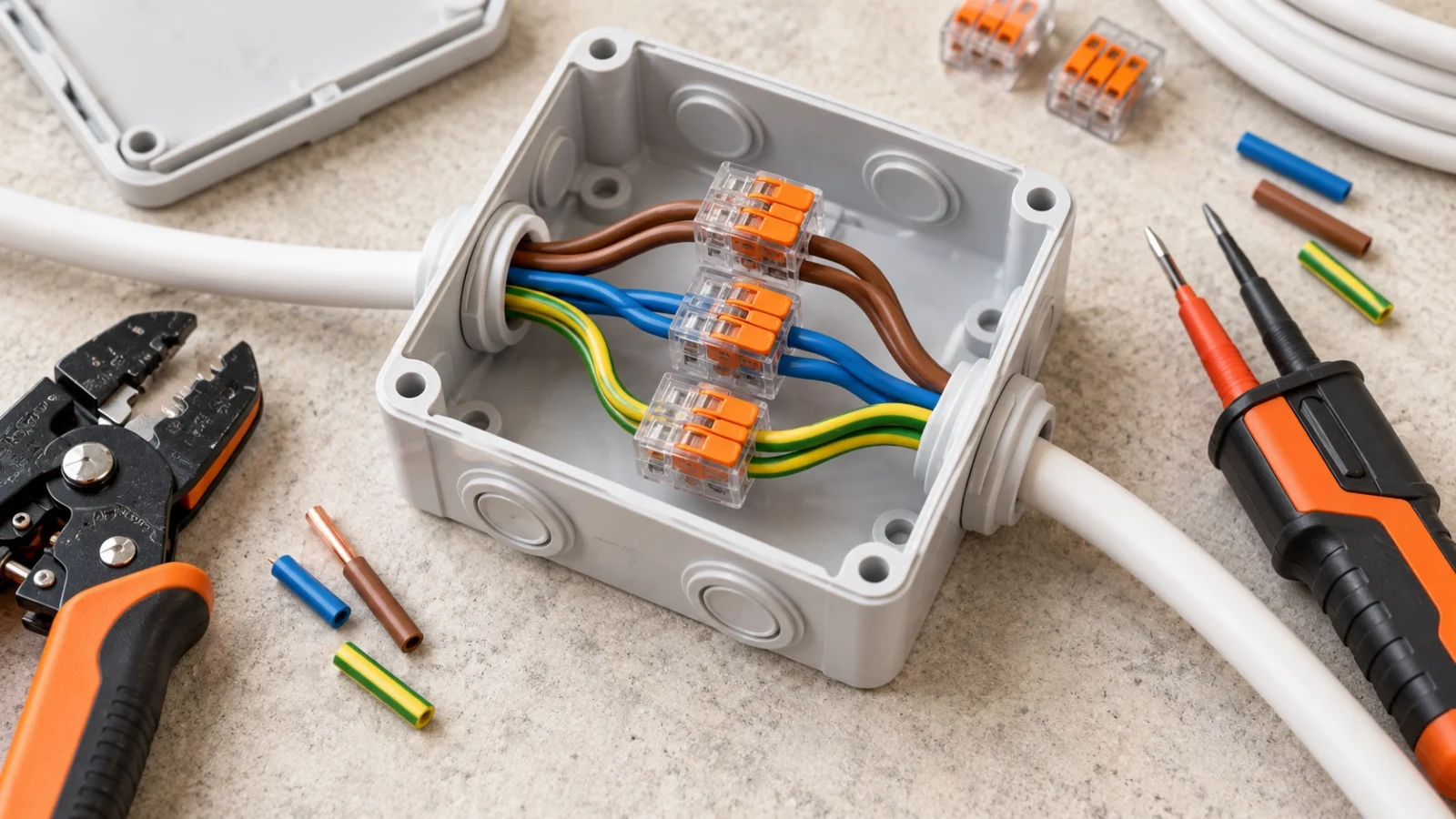

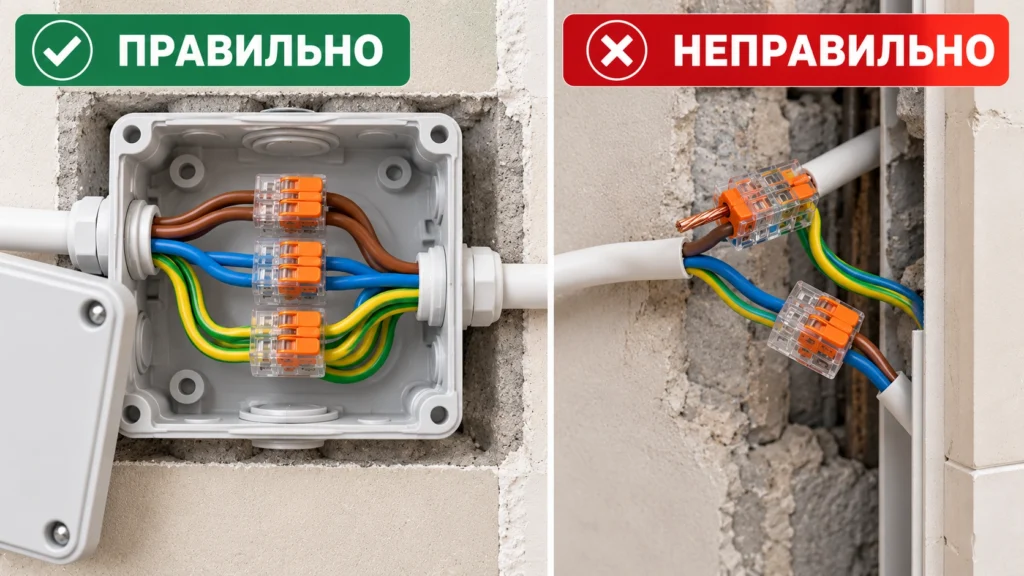

Обычное обслуживаемое соединение следует размещать в предназначенной для этого коробке, корпусе оборудования или распределительном устройстве. Соединения должны оставаться доступными для контроля, измерений и обслуживания, кроме специально оговорённых типов соединений и способов монтажа.

Если коробка останется за съёмной панелью или ревизионным люком, к ней можно вернуться при диагностике. Если же обычный клеммник просто заштукатурить вместе с проводами, обслуживание станет невозможно.

Сам кабель возле точки соединения также не должен передавать натяжение на контакт. При вводе в оборудование применяют предусмотренный производителем ввод, прижим, сальник или другую разгрузку натяжения. Особенно это важно для оборудования, которое может перемещаться или вибрировать.

При открытой прокладке установленные кабели следует закреплять независимо от соединителя: клемма не должна одновременно выполнять функцию крепления трассы.

Если трасса проходит открыто по готовой отделке, отдельной задачей становится выбор способа крепления короба. Например, кабель канал без сверления применим не во всех условиях: возможность такого монтажа зависит от поверхности, массы трассы и требований к её фиксации.

Что чаще всего делают неправильно

Одна из типичных ошибок — выбирать способ соединения после зачистки кабеля. Сначала нужно понимать, какие жилы предстоит соединять, а уже затем снимать изоляцию под конкретную клемму или гильзу. Иначе легко получить слишком короткий проводник или чрезмерно большой открытый участок меди.

Не менее распространена установка двух жил в клемму, рассчитанную только на одну. Если нужно подключить две отходящие линии, используют соединитель с соответствующим количеством контактных мест или предусмотренную изготовителем схему.

Ещё несколько ошибок особенно критичны:

• простая скрутка под изолентой вместо законченного соединения;
• надрезание жилы ножом при снятии изоляции;
• слишком длинный оголённый конец, выступающий за корпус клеммы;
• зажим изоляции вместо металла проводника;
• применение соединителя вне указанного диапазона сечений;
• прямое соединение разных металлов без рассчитанного на это решения;
• распушённая гибкая жила в неподходящем винтовом зажиме;
• попытка компенсировать плохой контакт чрезмерным усилием затяжки;
• соединение, на которое передаётся натяжение кабеля;
• скрытая под отделкой обычная обслуживаемая клемма;
• включение питания до завершения осмотра узла.

Отдельно стоит отказаться от идеи, что изолента способна исправить механически плохой контакт. Она может выполнять изоляционную функцию в предусмотренной технологии, но не увеличивает площадь контакта, не создаёт необходимое усилие прижима и не исправляет повреждённую жилу.

Как проверить подключение перед включением

До подачи питания соединение сначала проверяют визуально и механически. Жилы должны соответствовать своим клеммам, проводники не должны свободно перемещаться в соединителях, за пределами корпуса не должно быть лишней оголённой части, а кабель не должен вытягивать жилу из контакта.

Удобный контрольный порядок выглядит так:

1. Сверьте назначение каждой жилы со схемой и маркировкой оборудования.
2. Проверьте, полностью ли введены проводники в соединители.
3. Убедитесь, что изоляция не повреждена инструментом.
4. Проверьте фиксацию каждой жилы без чрезмерного усилия.
5. Уложите проводники без острых перегибов и натяжения.
6. Убедитесь, что соединители помещаются в коробке без сдавливания.
7. Установите крышку или корпус до подачи питания.

После включения линия не должна сопровождаться запахом нагретой изоляции, треском, искрением или нестабильной работой нагрузки. При любом таком признаке питание отключают и ищут причину, а не пытаются «дотянуть контакт» на включённой цепи.

Если после подключения автомат сразу отключается, это также не повод многократно включать его снова. Сначала необходимо найти короткое замыкание, ошибку соединения или неисправность подключённого оборудования.

Когда работу лучше передать электрику

Самостоятельное подключение оправдано только тогда, когда схема однозначна, линия исправна и работа не требует вмешательства в участки, где ошибка может повлиять на защиту всей электроустановки.

Специалист особенно нужен, если обнаружены алюминиевые проводники в старой системе, неизвестные или перемаркированные жилы, следы перегрева, отсутствие защитного проводника, несколько цепей в одной коробке, трёхфазное питание, вводной кабель или необходимость работы внутри распределительного щита.

Также не стоит продолжать работу, если после отключения ожидаемой линии на проводниках обнаруживается напряжение. Это может указывать на ошибку в схеме, другое питание или неправильную идентификацию цепи.

Правильное подключение через кабель — это не просто физический контакт между двумя кусками меди. Надёжный узел получается только тогда, когда одновременно правильно выбраны кабель, способ соединения, подготовка жил, оболочка соединения и защита самой линии.
