Кладка кирпича: размеры, перевязка и порядок работы

Кладка кирпича — это система из отдельных камней и растворных швов, которая должна работать как единая конструкция. Поэтому недостаточно просто уложить ряды ровно: вертикальные швы необходимо перевязывать, раствор распределять без случайных пустот, а положение стены контролировать по уровню, отвесу и шнуру.

Для несущих стен схема кладки, марка кирпича, характеристики раствора, армирование, размеры простенков и перемычек назначаются проектом. Самостоятельно менять толщину стены или расположение связей только потому, что другой вариант проще в работе, нельзя. СП 15.13330.2020 регулирует расчёт и проектирование каменных и армокаменных конструкций, а СП 70.13330.2012 — производство и контроль строительных работ.

Из чего складывается кирпичная кладка

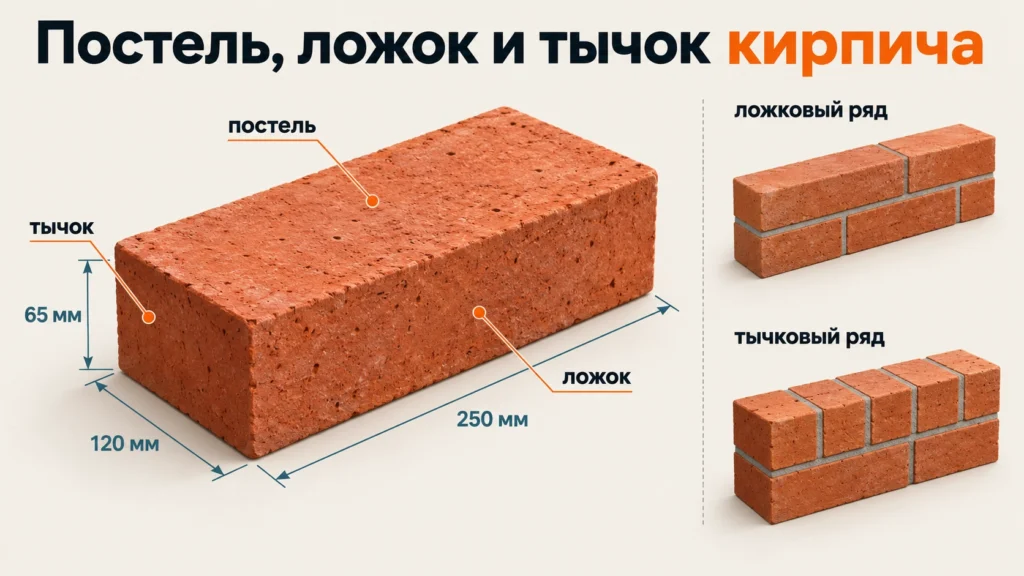

У кирпича есть три основных типа поверхности. Самая большая грань называется постелью, длинная боковая — ложком, короткая торцевая — тычком. От положения элементов в ряду появляются термины «ложковый» и «тычковый» ряд.

Главный конструктивный принцип — перевязка. Вертикальные швы соседних рядов не должны превращаться в непрерывные линии через стену там, где проект предусматривает совместную работу кладки. Верхние кирпичи перекрывают соединения нижнего ряда, благодаря чему нагрузка передаётся через кладку более равномерно.

Способ расположения кирпича нельзя путать с толщиной стены. Например, ложковый ряд описывает ориентацию видимой стороны элементов, а выражение «в один кирпич» — поперечный размер кладки.

Для распространённого одинарного керамического кирпича 1 НФ ГОСТ 530-2012 устанавливает номинальные размеры 250×120×65 мм. В том же стандарте приведены и другие форматы, включая 0,7 НФ размером 250×85×65 мм и 1,4 НФ размером 250×120×88 мм. По данным Росстандарта, ГОСТ 530-2012 остаётся действующим.

Формат керамического кирпича	Номинальный размер, мм	Что меняется в кладке
0,7 НФ	250×85×65	Меньшая ширина изделия
1 НФ	250×120×65	Базовый одинарный формат
1,4 НФ	250×120×88	Большая высота ряда
0,8 НФ	250×120×55	Уменьшенная высота изделия

Нельзя автоматически переносить расчёты количества рядов и высоты стены между форматами. Учитывается не только высота самого кирпича, но и растворный шов.

Толщина кладки и размеры швов

Когда говорят о размерах кирпичной кладки, полезно разделять три разных параметра: размер отдельного изделия, толщину растворного шва и толщину всей стены.

Для кирпича и камней правильной формы СП 70.13330.2012 устанавливает горизонтальные растворные швы толщиной 12 мм, вертикальные — 10 мм. Документ также требует заполнять раствором горизонтальные и поперечные вертикальные швы кирпичных стен; отдельные правила предусмотрены для специальных случаев и кладки впустошовку.

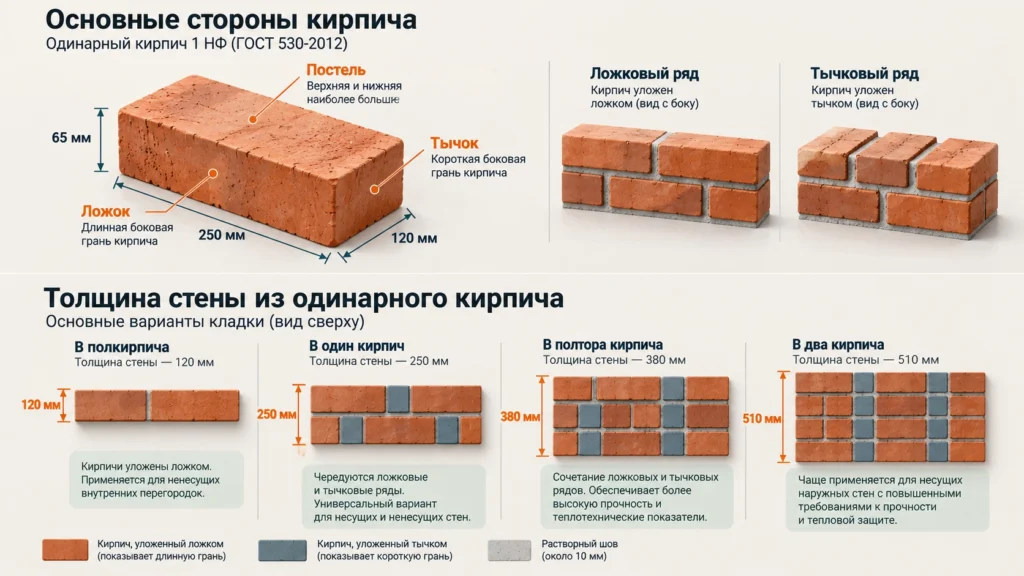

Из геометрии одинарного кирпича 1 НФ и шва получают привычные конструктивные размеры стен:

Обозначение	Ориентировочная толщина кладки из 1 НФ
В полкирпича	120 мм
В один кирпич	250 мм
В полтора кирпича	380 мм
В два кирпича	510 мм
В два с половиной кирпича	640 мм

Это размеры самой кирпичной части стены. Штукатурка, утеплитель, вентиляционный зазор, облицовка и другие слои в таблицу не входят.

Что означает кладка в 2 кирпича

Кладка в 2 кирпича имеет толщину около 510 мм: две длины стандартного кирпича по 250 мм и расположенный между ними вертикальный растворный шов дают соответствующий размер.

Но из этого не следует, что наружную стену любого дома нужно делать именно 510 мм. Толщина несущей части определяется расчётом, а тепловую защиту здания проверяют отдельно. Современная наружная стена может быть многослойной: несущая кладка выполняет конструктивную функцию, теплоизоляция снижает теплопотери, а облицовочный слой защищает и формирует фасад.

Поэтому принцип «чем больше кирпича, тем правильнее стена» экономически и технически не универсален.

Какие виды кладки бывают

Кирпичную стену можно классифицировать сразу по нескольким признакам, из-за чего названия иногда смешивают.

По толщине говорят о кладке в полкирпича, один, полтора или два кирпича. По положению элементов — о ложковых и тычковых рядах. По способу перевязки — об однорядных и многорядных системах. Отдельно существуют декоративные рисунки лицевой поверхности.

Однорядная перевязка

При однорядной, или цепной, системе расположение рядов организуют так, чтобы обеспечить регулярную перевязку кладки по толщине стены. Схема хорошо читается визуально, но требует правильной раскладки целых и доборных элементов в углах, пересечениях и простенках.

Многорядная перевязка

В многорядной системе несколько рядов объединяют принятой проектом последовательностью перевязки. Такая кладка не означает, что вертикальные швы можно располагать произвольно. Положение тычковых элементов и перевязка определяются выбранной системой и рабочей документацией.

СП 70.13330.2012 прямо требует соблюдать установленную проектом перевязку швов. Для отдельных конструкций документ содержит дополнительные требования к тычковым рядам и качеству применяемого кирпича.

Армированная кладка

Армирование применяют не «для надёжности вообще», а там, где оно предусмотрено расчётом и проектом. Сетки, стержни, связи и зоны усиления должны иметь заданное положение и защиту раствором.

Армированный кирпич как соседняя тема не следует смешивать с обычной перевязкой кладки: наличие металлических элементов меняет работу конструкции и требует отдельного проектного обоснования.

Как выполняется кладка кирпича своими руками

Для небольшой ненесущей конструкции порядок действий можно изучить и отработать самостоятельно. Но несущая стена, простенок, столб, перемычка или другой нагруженный элемент должны выполняться по проекту. Самостоятельная замена предусмотренной схемы перевязки, арматуры или раствора здесь недопустима.

Практический процесс удобно разбить на последовательные этапы.

1. Подготовить основание

Поверхность должна соответствовать проектной отметке и быть подготовлена под кладку. До начала работы проверяют геометрию основания, расположение стен и проёмов, а также предусмотренную проектом гидроизоляцию.

Неровный стартовый уровень нельзя исправлять бесконечным увеличением толщины отдельных растворных швов: ошибка будет переходить в последующие ряды.

2. Сделать сухую раскладку

Первый ряд полезно предварительно разложить без раствора. Так видно, где оказываются углы, проёмы, доборные элементы и вертикальные стыки.

Особенно важна раскладка для лицевой стены: изменение размера шва в середине фасада обычно заметнее, чем небольшая корректировка схемы ещё до начала работы.

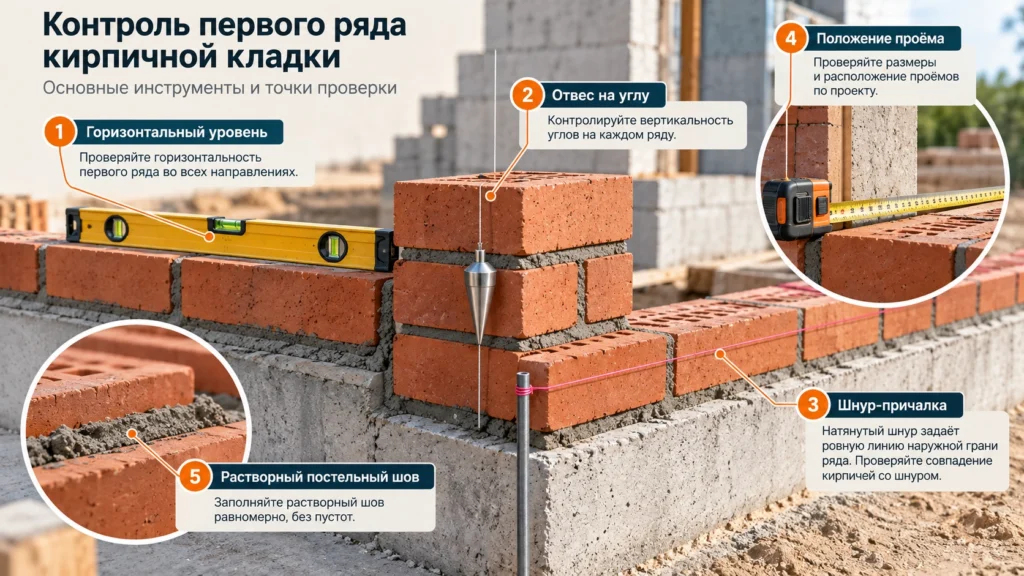

3. Вывести углы

Углы служат ориентирами для участка между ними. Их положение проверяют по уровню и отвесу, а отметки рядов — между собой.

Ошибка угла быстро распространяется на всю плоскость стены, поэтому проверять его нужно по мере подъёма, а не после завершения нескольких десятков рядов.

4. Натянуть шнур-причалку

Шнур задаёт линию текущего ряда. Его натягивают между контрольными участками так, чтобы он не провисал.

Причалка помогает удерживать наружную грань в одной плоскости, но не отменяет контроль уровнем: смещённый ориентир способен столь же последовательно увести весь ряд.

5. Нанести раствор

Раствор раскладывают равномерной постелью на участок такой длины, который можно заполнить до потери материалом требуемой удобоукладываемости.

Количество раствора подбирают так, чтобы после установки кирпича получить проектную толщину шва, а не поднимать ряд произвольным слоем.

6. Установить и осадить кирпич

Элемент ставят на раствор в требуемое положение и аккуратно осаживают. Одновременно контролируют линию ряда, уровень верхней поверхности и толщину шва.

Сдвигать уже схватившийся кирпич и затем оставлять его без восстановления растворного контакта нельзя: соединение с постелью будет нарушено.

7. Постоянно контролировать геометрию

Проверяют не только каждый отдельный кирпич, но и стену в целом: горизонтальность рядов, вертикальность углов, плоскость поверхности, положение проёмов и толщину швов.

СП 70 при приёмке каменных конструкций предусматривает контроль правильности перевязки, толщины и заполнения швов, горизонтальности рядов и вертикальности углов.

8. Защитить незавершённую кладку

На время перерыва верх стены защищают от осадков и загрязнения. Особенно нежелательна ситуация, когда вода попадает в пустоты и швы, а затем конструкция оказывается при отрицательной температуре.

Для зимнего производства каменных работ действуют специальные требования СП 70.13330.2012; обычную летнюю технологию нельзя без изменений переносить на отрицательную температуру.

Растворный шов важен не меньше самого кирпича

Шов выполняет сразу несколько функций: передаёт нагрузку между неровными поверхностями кирпича, связывает элементы и формирует геометрию ряда.

Для обычной кладки из кирпича правильной формы нормативная толщина составляет 12 мм для горизонтальных и 10 мм для вертикальных швов. В таблице контроля качества СП 70 предусмотрены допустимые отклонения толщины: для горизонтальных швов −2/+3 мм, для вертикальных −2/+2 мм.

Это не означает, что хороший каменщик должен специально чередовать швы от минимального до максимального допуска. Задача — выдерживать номинальную толщину максимально равномерно, а допускаемое отклонение существует для контроля качества.

Почему слишком толстый шов — плохой способ выравнивания

Если один ряд получился ниже требуемой отметки, возникает соблазн компенсировать разницу толстым слоем раствора. В результате рисунок рядов начинает «гулять», а свойства кладки перестают соответствовать принятой расчётной модели.

Геометрию правильнее контролировать с первых рядов и исправлять причину отклонения, а не накапливать локальные компенсации.

Зачем полностью заполнять вертикальные стыки

Для кирпичных стен СП 70 требует заполнения горизонтальных и поперечных вертикальных швов раствором. Исключения и специальное оформление шва должны быть предусмотрены технологией, а не возникать из-за того, что каменщику неудобно заполнить стык.

Пустой вертикальный шов может влиять не только на совместную работу элементов, но и на воздухопроницаемость наружной конструкции.

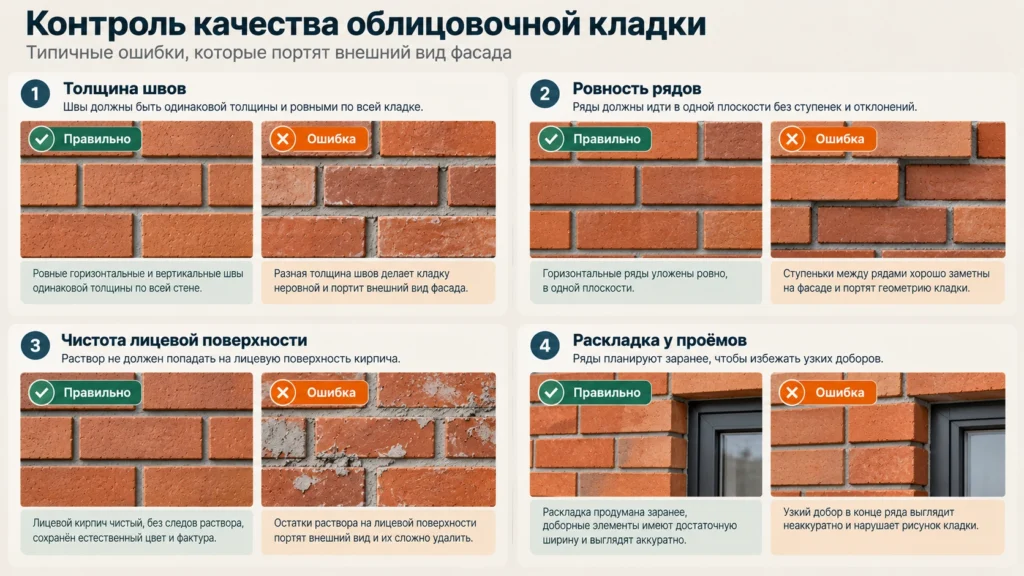

Чем отличается кладка облицовочного кирпича

Кладка облицовочного кирпича требует тех же базовых принципов геометрии и перевязки, но дополнительно становится видимой частью фасада. Здесь любой перепад ряда, загрязнение раствором, разная ширина швов или неудачная раскладка остаются на виду.

ГОСТ 530-2012 отдельно устанавливает требования к лицевым изделиям и допускаемым отклонениям их размеров. Например, отклонение по толщине для лицевого кирпича не должно превышать ±2 мм, для рядового — ±3 мм. Это одна из причин проверять фактическую геометрию партии ещё до устройства большого участка фасада.

Сначала раскладывают фасад, потом кладут

Перед началом желательно разложить ряд с выбранной толщиной вертикального шва. Это позволяет понять, как целые элементы распределятся между углами и проёмами.

Если этого не сделать, ближе к концу стены может понадобиться слишком узкий доборный элемент или заметное изменение ширины нескольких швов.

Кирпич из разных поддонов смешивают по фасаду

Даже изделия одного артикула могут иметь небольшие различия оттенка между производственными партиями. Поэтому при работе с неоднородным по тону лицевым кирпичом материал обычно заранее оценивают и распределяют по поверхности, а не заканчивают одну палету целиком перед переходом к следующей.

Раствор не должен загрязнять лицевую поверхность

Свежие загрязнения удалять проще, чем затвердевший цементный налёт. При этом способ очистки должен подходить конкретному кирпичу и раствору: агрессивная химическая обработка без проверки способна изменить поверхность или цвет шва.

Облицовка должна быть частью конструкции

Лицевой слой нельзя рассматривать только как декоративную «вторую стенку». Его связи с несущей частью, деформационные решения, опирание, воздушный промежуток и другие узлы выполняют по проекту.

Типичные ошибки при кирпичной кладке

Одна из самых частых проблем — попытка контролировать только текущий ряд. Даже если каждый кирпич кажется установленным ровно, небольшое систематическое отклонение через несколько метров стены становится заметным.

Вторая ошибка — непродуманная перевязка. Решение о положении неполномерных элементов принимают не тогда, когда каменщик уже дошёл до угла, а при предварительной раскладке и по принятой схеме.

Третья — использование большого количества повреждённого кирпича там, где нужен целый. СП 70 ограничивает применение кирпича-половняка забутовочными рядами и мало нагруженными участками и устанавливает для такого применения предел не более 10%.

Четвёртая — произвольное штробление готовой несущей стены. Отверстия, борозды и ниши, влияющие на конструкцию, нельзя устраивать без проверки проекта. Особенно опасно вырезать участки в простенках, столбах, возле опирания перемычек и перекрытий.

Пятая — выполнение стены при неподходящих погодных условиях по обычной технологии. Мороз, сильное намокание или быстрое высушивание раствора меняют условия набора прочности, поэтому технология работ должна соответствовать фактической температуре и применяемому составу.

Шестая — считать красивый шов доказательством качества всей конструкции. Лицевая поверхность может выглядеть аккуратно, но за ней останутся ошибки перевязки, незаполненные внутренние швы, неверно установленная арматура или связи. Именно поэтому скрытые элементы контролируют до того, как они будут закрыты следующими рядами.

Когда самостоятельная кладка уместна

Практиковаться разумно на простом участке, который не определяет безопасность здания: например, на пробной стенке или ненагруженном элементе с заранее понятной конструкцией.

Несущая стена требует больше, чем навыка работать кельмой. Нужно знать расчётную схему, характеристики кирпича и раствора, расположение проёмов, опирание перекрытий и перемычек, армирование и связи с соседними конструкциями.

Особенно не стоит самостоятельно менять проектную кладку в два кирпича на более тонкую, исключать предусмотренное армирование или переставлять проём ради экономии материала. Такие изменения затрагивают несущую способность конструкции.

Для работы на высоте также необходима безопасная организация рабочего места. Неустойчивые подмости, случайные настилы и складирование большого количества кирпича на непроверенной площадке создают риск независимо от качества самой кладки.
