Подключение отопления: схемы, радиаторы и правильная последовательность работ

Подключение отопления — это не просто соединение радиаторов с двумя трубами. Работать должна вся гидравлическая цепь: источник тепла передаёт энергию теплоносителю, насос или естественный напор обеспечивают циркуляцию, подающая линия доставляет воду к приборам, а обратная возвращает её к источнику.

Поэтому сначала определяют схему отопления, тепловую нагрузку помещений, расход теплоносителя и гидравлическое сопротивление контуров. Только после этого выбирают диаметры труб, регулирующую арматуру и конкретную схему подключения радиаторов отопления.

В действующем СП 60.13330.2020 положения настройки регулирующей и балансировочной арматуры предписано определять по результатам гидравлического расчёта. То есть универсальной настройки клапанов или одного диаметра трубы для любого дома нормативы не предусматривают.

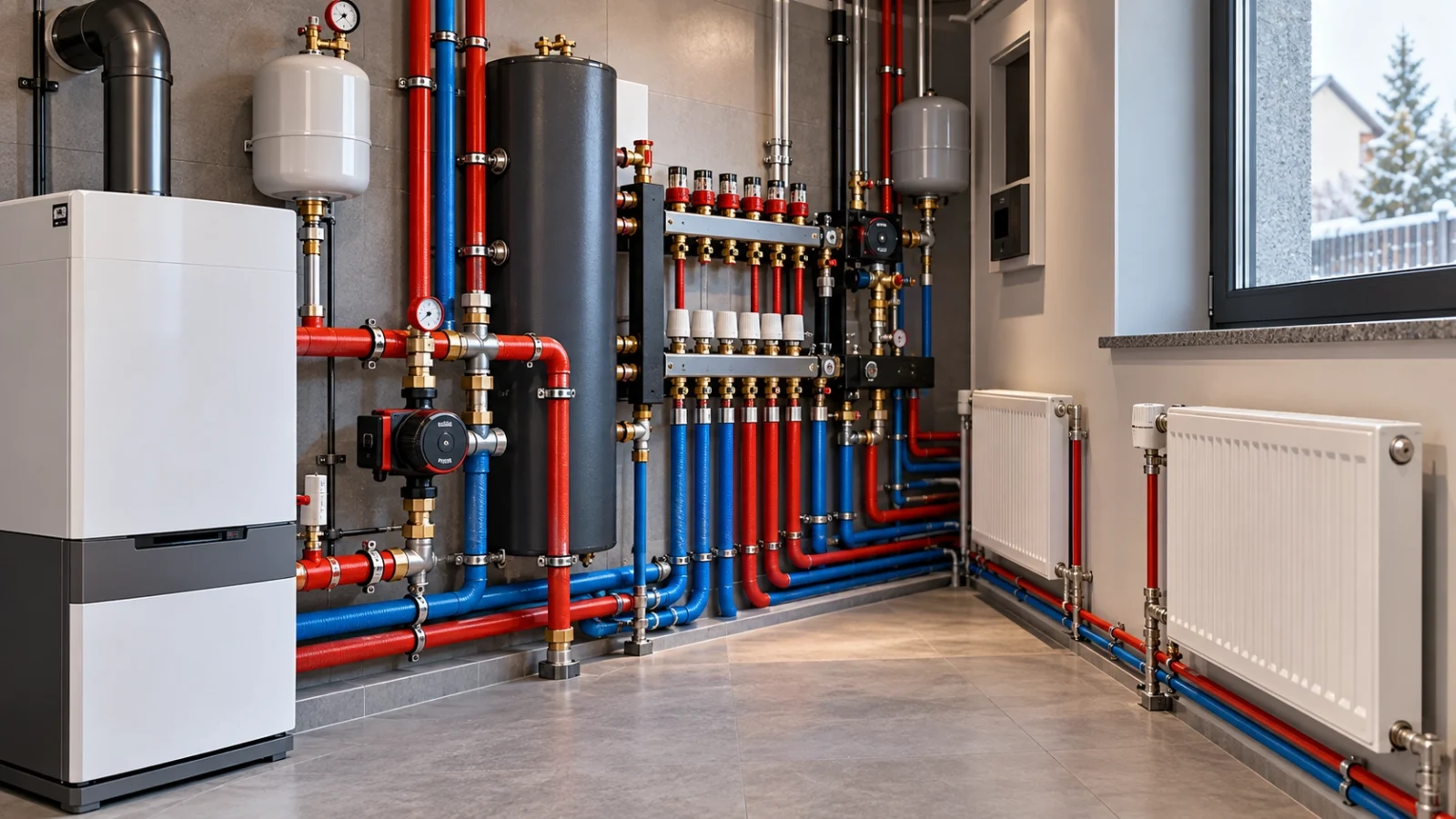

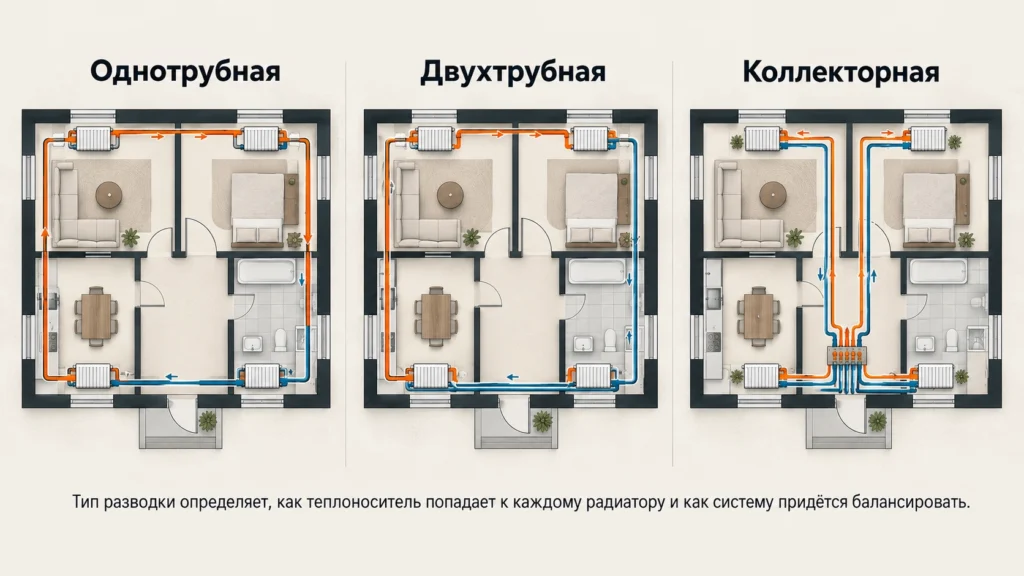

Какую схему отопления выбрать

Для водяного радиаторного отопления чаще рассматривают однотрубную, двухтрубную и коллекторную разводку.

Схема	Как движется теплоноситель	Особенность
Однотрубная	приборы включены последовательно относительно основной магистрали	изменение одного участка сильнее влияет на остальную систему
Двухтрубная	к приборам идут подающая и обратная линии	радиаторы подключены гидравлически параллельно
Коллекторная	от распределителя к каждому прибору или группе идёт отдельный контур	удобно регулировать отдельные ветви, но труб больше

Danfoss также разделяет однотрубные системы с последовательным прохождением потока и двухтрубные, где приборы подключены параллельно между подающим и обратным стояками. Конкретный вариант должен определяться проектом.

Однотрубная схема

У однотрубной системы один и тот же магистральный поток последовательно обслуживает несколько приборов. Если неправильно установить терморегулятор или перекрыть участок циркуляции, изменение одного радиатора способно сказаться на следующих.

Для однотрубной схемы с терморегулированием Danfoss предусматривает замыкающий участок — байпас между подающей и обратной подводками. Его задача — сохранить путь движения воды, когда поток через радиатор уменьшается. Геометрию и арматуру такого узла выбирают по расчётной схеме, а не устанавливают произвольно.

Двухтрубная схема

Подающая магистраль доставляет теплоноситель к каждому прибору, обратная его собирает. Радиаторы оказываются подключены параллельно, поэтому двухтрубную систему проще индивидуально регулировать.

Но сама по себе вторая труба не гарантирует равномерный прогрев. Ближний к насосу контур может получать слишком большой расход, а удалённый — недостаточный. Для этого систему гидравлически увязывают.

Коллекторная разводка

При лучевой схеме трубы от коллектора идут к отдельным приборам или контурам. Такой вариант удобен для скрытой разводки и позволяет сосредоточить регулировку в распределительном шкафу.

Приборы с заводским нижним подключением часто хорошо сочетаются с такой разводкой. Например, RIFAR выпускает модификации VENTIL для нижнего подключения и прямо указывает возможность их применения в современных лучевых системах.

Как подключить радиатор отопления

Конкретная схема радиатора отопления зависит от его конструкции. Нельзя считать, что любой прибор разрешается подключать к любым двум свободным патрубкам.

Производитель может предусматривать боковое, нижнее правое, нижнее левое, центральное нижнее или другие исполнения. Например, актуальный каталог RIFAR отдельно маркирует стандартное боковое и нижние варианты VR и VL.

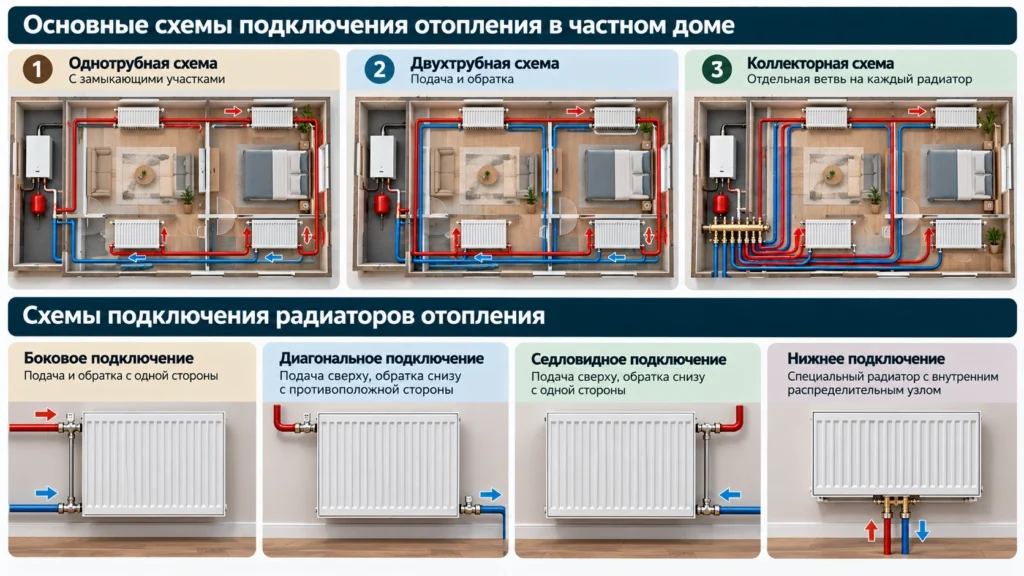

Для классического радиатора с четырьмя боковыми отверстиями основные варианты выглядят так.

Подключение	Подача	Обратка	Когда применяют
Боковое	сверху с одной стороны	снизу с той же стороны	распространённый вариант для обычных радиаторов
Диагональное	верх с одной стороны	низ с противоположной	удобно для длинных приборов
Седловидное	нижние отверстия с разных сторон	второе нижнее отверстие	когда трасса проходит у пола
Заводское нижнее	через нижний узел согласно маркировке	через второй канал узла	только у радиаторов соответствующей конструкции

Технический каталог Purmo для панельных радиаторов указывает при обычном боковом присоединении подачу в верхний патрубок и обратку в нижний. Для длинных радиаторов производитель рекомендует диагональную схему; седловидное подключение для его изделий уменьшает номинальную мощность примерно на 10%. Это данные конкретной конструкции, а не универсальный коэффициент для любого радиатора.

Особенно опасно механически менять местами подачу и обратку на приборе с внутренним распределением потока. Для некоторых нижнеподключаемых радиаторов Purmo обратное подключение уменьшает тепловую мощность более чем на 30%. У других марок величина может быть иной, поэтому направление проверяют по паспорту.

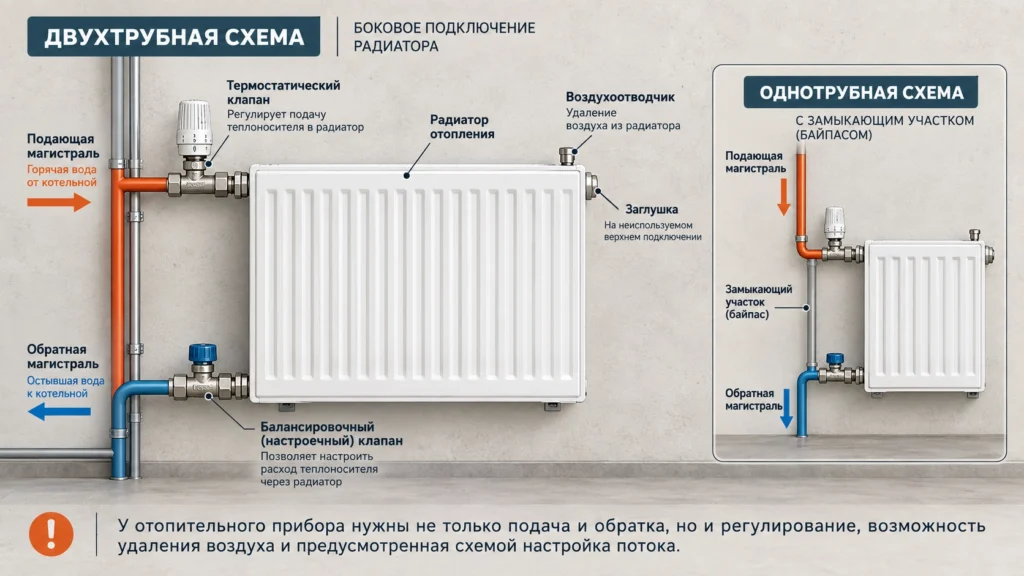

Что должно входить в узел радиатора

Подключение радиаторов отопления — это не только две подводки. Для нормального управления и обслуживания прибору обычно требуется несколько элементов.

На подаче устанавливают регулирующую арматуру. СП 60.13330.2020 требует предусматривать регулирующую арматуру у отопительных приборов, а в жилых и общественных зданиях — автоматические терморегуляторы с установленными нормативом ограничениями регулирования.

На обратной стороне используют предусмотренную схемой запорно-настроечную арматуру или специальный узел подключения. Она позволяет выполнить гидравлическую настройку и, если конструкция системы это допускает, изолировать прибор для обслуживания.

В верхней части радиатора предусматривают удаление воздуха. Производители секционных приборов включают или рекомендуют воздухоспускной клапан, а СП в целом требует предусматривать в системах отопления устройства для удаления воздуха.

Для нижнеподключаемых приборов применяют предназначенный для модели узел. Например, прямые и угловые узлы RIFAR имеют два канала с межосевым расстоянием 50 мм и позволяют перекрывать поступление теплоносителя в прибор. Это характеристика конкретной системы подключения, а не общий размер для всех радиаторов.

Где нужен байпас

Байпас особенно принципиален в однотрубной схеме. Если циркуляция магистрали зависит от единственного пути через радиатор, закрытие термоклапана фактически изменит работу всего стояка или кольца.

Для двухтрубной системы обычный радиатор подключён между подачей и обраткой параллельно другим приборам, поэтому внешний байпас возле каждого прибора в стандартной схеме не выполняет ту же функцию.

Диаметры труб нельзя выбирать по патрубку радиатора

Одна из распространённых ошибок — считать, что если у радиатора резьба G1/2 или G3/4, то такого же условного размера должна быть вся магистраль.

Присоединительный размер прибора и расчётный диаметр трубопровода решают разные задачи. Диаметр магистрали определяют по необходимому расходу теплоносителя, допустимой скорости и потерям давления. Балансировочную арматуру затем настраивают по результату этого гидравлического расчёта.

У слишком маленькой трубы растут гидравлические потери и может появляться шум. Необоснованно большая труба увеличивает объём теплоносителя и стоимость, но сама по себе не исправляет неправильную схему.

То же касается материала. Сталь, медь, сшитый полиэтилен, металлополимерные и полипропиленовые трубы имеют разные правила соединения, температурные ограничения и линейное расширение. Если выбрана система отопление полипропиленовые трубы армирование, тип трубы и компенсацию температурных удлинений нужно рассматривать отдельно, а не переносить параметры металла на полимер.

Почему систему нужно балансировать

После монтажа вода выбирает не «самый холодный радиатор», а гидравлически более лёгкий путь. Поэтому без настройки ближайшие контуры способны получить избыточный расход, а дальние — недостаточный.

СП 60.13330.2020 прямо связывает настройку регулирующей и балансировочной арматуры с гидравлическим расчётом. Для ряда двухтрубных систем предусматриваются регуляторы перепада давления, для однотрубных — регуляторы расхода.

Признаки возможной гидравлической неувязки:

• первые радиаторы очень горячие, последние заметно холоднее;
• изменение термоголовки одного прибора сильно влияет на соседние;
• в клапанах появляется шум;
• насос приходится необоснованно переводить на максимальную скорость;
• комнатная температура плохо поддаётся регулировке.

Увеличивать насос «до упора» вместо балансировки — плохое решение. Оно может повысить расход в уже перегруженных ветвях и увеличить шум, но не устранить исходную ошибку распределения.

В каком порядке выполняют подключение

Если нужно понять не только схему, но и как установить отопление целиком, сначала выполняют расчёт и разводку, а окончательную обвязку приборов делают уже в привязке к выбранному оборудованию.

Практическая последовательность выглядит так:

1. определяют теплопотери помещений и необходимую мощность отопительных приборов;
2. выбирают однотрубную, двухтрубную или коллекторную систему;
3. выполняют гидравлический расчёт и определяют диаметры;
4. размечают трассы и положение приборов;
5. монтируют трубопроводы и распределительные узлы;
6. устанавливают радиаторы и подключают их по паспортной схеме;
7. монтируют регулирующую, балансировочную и запорную арматуру;
8. заполняют систему, удаляют воздух;
9. проводят испытания;
10. выполняют гидравлическую настройку и проверяют равномерность прогрева.

Скрытые соединения не следует закрывать отделкой до предусмотренной проверки системы. СП 73.13330.2016 требует проводить испытания внутренних санитарно-технических систем после монтажных работ; документ остаётся действующим и в 2026 году, при этом в июле 2026 года зарегистрировано Изменение № 3.

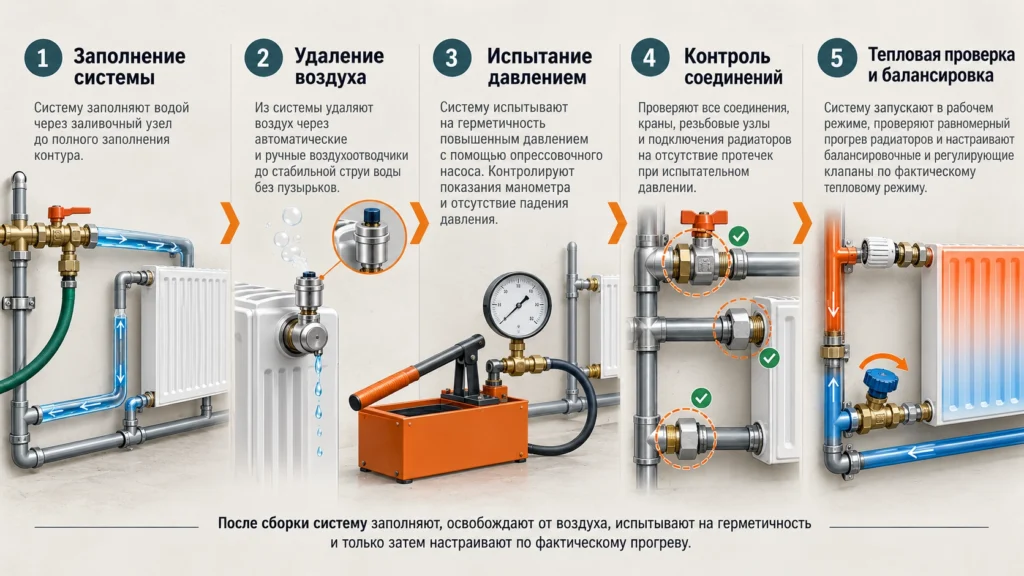

Как заполняют и проверяют систему

Заполнение выполняют так, чтобы воздух мог выходить через предусмотренные воздухоотводящие устройства. Если после первого запуска радиатор сверху остаётся холодным, одна из вероятных причин — воздушная пробка, но прежде чем открывать клапан, нужно учитывать температуру и давление теплоносителя.

После монтажа система должна пройти испытание на герметичность. Для водяных систем отопления СП 73.13330.2016 предусматривает гидростатическое испытание при отключённых теплогенераторах и расширительных сосудах: 1,5 рабочего давления, но не менее 0,2 МПа в нижней точке системы. При этом пробное давление не должно превышать допустимое для установленных отопительных приборов и оборудования.

По приведённым в СП критериям система выдержала испытание, если за 5 минут падение давления не превышает 0,02 МПа и отсутствуют течи в трубах, соединениях, арматуре и приборах. Для конкретного оборудования одновременно учитывают его собственные паспортные пределы.

После этого выполняют тепловую проверку с полностью открытыми термостатическими клапанами и убеждаются, что приборы прогреваются. Сам факт отсутствия протечки ещё не доказывает правильность гидравлической настройки.

Подключение отопления в квартире и частном доме отличается

В частном доме собственник обычно отвечает за автономный контур целиком, но подключение газового теплогенератора, дымохода и газовой линии нельзя сводить к универсальной инструкции по радиаторам. Для такого оборудования действуют отдельные требования и документация изготовителя.

В многоквартирном доме ситуация ещё строже: стояк и значительная часть внутридомовой системы отопления относятся к общему имуществу. В актуальной редакции Правил № 491 внутридомовая система отопления включает стояки, отопительные элементы, регулирующую и запорную арматуру и другое расположенное на этих сетях оборудование.

Минстрой в 2026 году также разъяснял, что отопительный прибор, обслуживающий одну квартиру, при наличии отключающих устройств в определённых обстоятельствах может относиться к имуществу собственника, однако сам стояк и работа общедомовой системы от этого не перестают быть общедомовыми. Поэтому отключение стояка, изменение байпаса или переделку общей схемы нужно согласовывать с организацией, обслуживающей дом.

Основные ошибки при подключении радиаторов

Первая — перепутать подачу и обратку у прибора, рассчитанного на определённое направление. Внешне радиатор может продолжить нагреваться, но мощность упадёт.

Вторая — убрать или перекрыть байпас однотрубного стояка. Такое изменение влияет уже не только на один радиатор.

Третья — поставить шаровые краны вместо регулирующей арматуры и пытаться постоянно регулировать ими температуру. Функции запорного крана и регулирующего клапана различаются.

Четвёртая — установить термоголовку там, где на неё постоянно воздействует горячий воздух от трубы, плотная штора или декоративный экран. СП предусматривает применение термоголовки с выносным датчиком при неудобном доступе или декоративных экранах.

Пятая — выбирать диаметр трубы только по резьбе отопительного прибора.

Шестая — замуровать соединения до испытания системы.

Седьмая — надеяться, что система «сама сбалансируется» после запуска.

Восьмая — покупать радиатор и только потом решать, куда подвести трубы. У моделей с нижним подключением расположение подачи и обратки определяется внутренней конструкцией, поэтому выводы лучше разметить по паспорту до чистовой отделки.

Как выбрать схему подключения радиатора

Если радиатор короткий и имеет обычные боковые подключения, стандартная верхняя подача и нижняя обратка с одной стороны часто является наиболее простым вариантом.

Для длинного отопительного прибора диагональное подключение помогает распределить поток по всей длине. Purmo, например, рекомендует его для радиаторов длиннее 2000 мм и для приборов, длина которых более чем в четыре раза превышает высоту. Для других производителей критерий нужно брать из собственной инструкции.

Если трубы должны быть максимально скрыты в полу или стене, удобнее заранее выбрать радиатор, конструктивно предназначенный для нижнего подключения, а не пытаться переделывать обычный прибор.

Главный принцип простой: схема подключения отопления должна начинаться с характеристик системы и конкретного радиатора, а не с того, какие трубы уже случайно выведены из стены.
