Размер обрешетки: как выбрать доску и шаг под кровлю

Размер обрешетки — это не одна цифра. При устройстве крыши отдельно определяют сечение доски или бруска, шаг между рядами, а для некоторых покрытий еще и толщину сплошного настила. Эти параметры связаны с типом кровельного материала, расстоянием между опорами, нагрузками и конструкцией отдельных узлов.

Поэтому совет вроде «берите доску 25 × 100 мм и ставьте через 350 мм» может быть правильным для одной системы и ошибочным для другой. Даже металлочерепица выпускается с разной длиной ступени, а мягкая битумная черепица вообще укладывается по сплошному основанию.

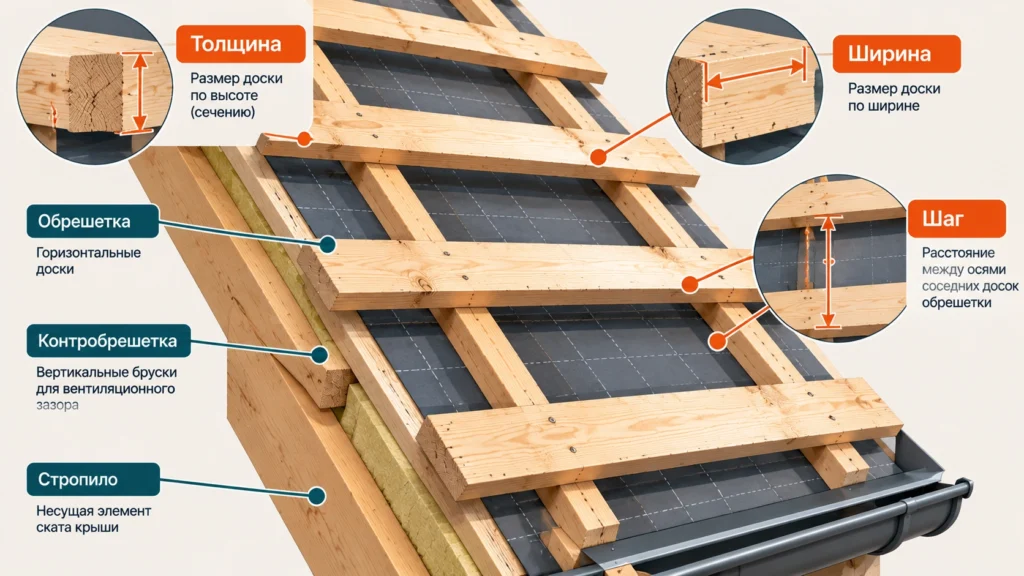

Что подразумевают под размером обрешетки

У деревянной кровельной обрешетки есть несколько независимых параметров.

Основные параметры обрешетки

Параметр	Что означает	От чего зависит
Толщина	вертикальный размер доски или бруска	пролета между опорами, нагрузки, конструкции кровли
Ширина	опорная поверхность элемента	типа покрытия и узла крепления
Шаг	расстояние между соседними рядами	геометрии и инструкции кровельного материала
Сплошность	наличие зазоров между элементами	требований конкретного покрытия
Толщина настила	размер ОСП, фанеры или доски	шага опор и расчетной нагрузки

Шаг нельзя выбирать только исходя из того, сколько досок хочется сэкономить. Обрешетка является основанием для кровельного покрытия, поэтому точки крепления листов или штучных элементов должны попадать туда, где это предусмотрено конструкцией материала.

СП 17.13330.2017 также показывает, что основания под разные кровельные материалы принципиально отличаются. Например, для битумной плоской черепицы применяется сплошной настил, тогда как в конструкциях с металлочерепицей предусматривается обрешетка.

Какое сечение доски выбрать

Одного нормативного сечения для любой крыши нет. Оно должно обеспечивать требуемую жесткость при фактическом расстоянии между опорами и расчетных нагрузках.

СП 64.13330.2017 предусматривает расчет элементов деревянных конструкций на прочность и деформации, поэтому при увеличении пролета нельзя автоматически оставлять прежнее сечение только потому, что такой размер использовался на соседнем доме.

Характерный пример дает инструкция производителя металлочерепицы. «Металл Профиль» для шаговой обрешетки указывает доски 32 × 100 мм, реже 50 × 100 мм. В инструкции Grand Line для своей металлочерепицы при шаге стропил 600-900 мм применяется доска 25 × 100 мм. Это не противоречие: рекомендации относятся к разным кровельным системам и исходным условиям.

Практический порядок поэтому такой: сначала известны шаг стропил, кровельное покрытие и нагрузки, после этого принимают сечение. Если пролет или расчетная нагрузка выходят за условия типовой инструкции, размер следует определять расчетом.

Толщина всех обычных досок на одном участке должна быть одинаковой. Иначе поверхность кровли получится ступенчатой, а тонкий металлический лист повторит эти перепады.

Размер обрешетки под металлочерепицу

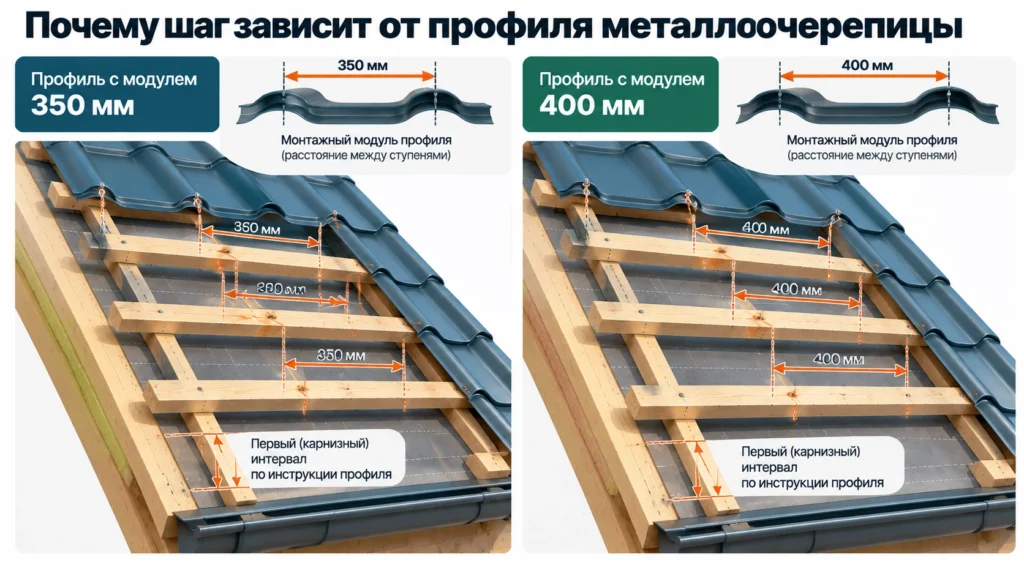

У металлочерепицы главный параметр — не произвольное расстояние между досками, а шаг профиля. Крепеж устанавливается в предусмотренной зоне листа, поэтому ряд обрешетки должен оказаться точно под этой точкой.

У продукции «Металл Профиль» встречаются профили с длиной ступени 350 и 400 мм. Производитель прямо связывает с ней шаг обрешетки: при ступени 350 мм основные ряды располагаются с шагом 350 мм, при ступени 400 мм — с шагом 400 мм.

У актуальной инструкции Grand Line для рассматриваемой там системы после стартового участка применяется шаг 350 мм. Производитель отдельно предупреждает, что неправильная разметка может потребовать переделки обрешетки.

Пример размеров для металлочерепицы

Элемент	Типичное решение из инструкций производителей	Важное ограничение
Обычная доска	25 × 100 или 32 × 100 мм; в отдельных системах больше	конкретное сечение проверяют по инструкции и расчету
Основной шаг	часто 350 мм, для отдельных профилей 400 мм	должен совпадать с длиной ступени конкретной металлочерепицы
Первый шаг	отличается от последующих	измеряется по схеме выбранного производителя
Начальная доска	может быть толще обычной	величина увеличения зависит от профиля
Ендовы и отдельные узлы	обрешетку усиливают или делают сплошной	решение зависит от системы кровли

Именно первый ряд чаще всего становится причиной ошибки. Его нельзя просто продолжить с тем же размером, что и остальные. Например, в актуальной инструкции Grand Line от начала первой доски до центра второй предусмотрено 300 мм, далее 350 мм; начальная обрешетина при этом выполняется толще штатной. У других профилей схема может отличаться.

Поэтому запрос «обрешетка под металлочерепицу размеры» нельзя свести к одной таблице для всех марок. Сначала нужно выбрать точный профиль листа, а уже затем переносить его монтажный модуль на скат.

Чем размеры отличаются под другие покрытия

Размер обрешетки под нельзя выбирать по аналогии с металлочерепицей, если меняется кровельный материал.

Для гибкой битумной черепицы СП 17.13330.2017 предусматривает сплошное основание. В актуальной редакции для плоской битумной черепицы указаны фанера повышенной водостойкости или ОСП-3/ОСП-4 толщиной 9-12 мм по деревянной обрешетке из досок шириной 100-150 мм и толщиной 25-32 мм; окончательная конструкция и несущая способность основания должны соответствовать расчету.

ТЕХНОНИКОЛЬ также требует под SHINGLAS сухое, жесткое и ровное сплошное основание. Для ОСП-3 и фанеры между листами предусматривается компенсационный зазор, поэтому укладывать плиты вплотную как единый неподвижный щит неправильно.

У профилированного листа шаг зависит от марки профиля, толщины металла, нагрузок и схемы крыши. Переносить на него шаг металлочерепицы только потому, что оба материала стальные, нельзя.

Именно поэтому перед вопросом как сделать обрешетку под конкретный материал сначала определяют его монтажную систему, а не покупают одинаковые доски «на всю крышу».

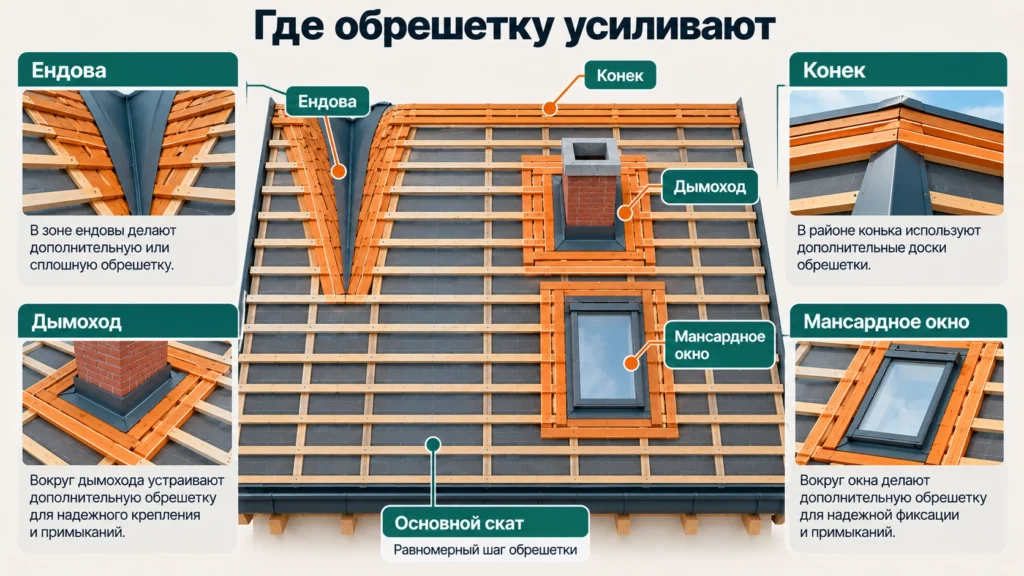

Где обычного шага недостаточно

Даже на одном скате обрешетка не всегда остается одинаковой от карниза до конька. У отдельных узлов требуется дополнительная опора.

К таким зонам относятся:

• ендовы;
• конек;
• места прохода труб;
• мансардные окна;
• некоторые карнизные и торцевые узлы;
• места установки отдельных элементов безопасности и оборудования.

Производители металлочерепицы и профлиста предусматривают в таких местах дополнительные доски или сплошное основание в соответствии со схемой конкретной системы.

Здесь особенно важно заранее понимать, где окажутся крепления. Вопрос какой длины саморез для обрешетки решается отдельно от выбора шага: длина крепежа зависит от соединяемых элементов и требуемой глубины его работы в основании.

Также не стоит путать шаг отдельных рядов с общей характеристикой конструкции. Плотность обрешетки меняется не только из-за расстояния между досками, но и из-за локального усиления узлов и перехода от разреженного основания к сплошному.

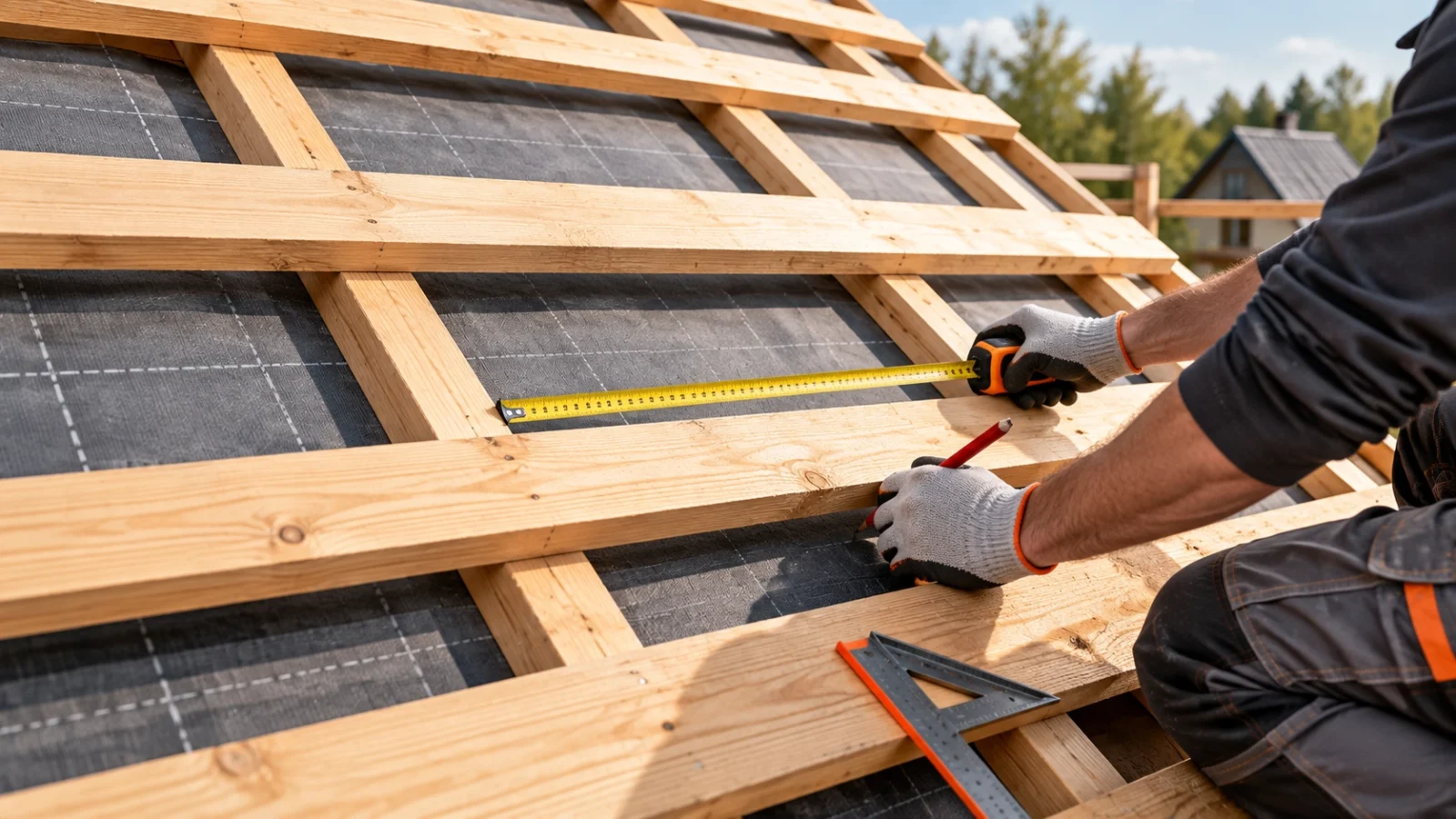

Как не ошибиться при разметке

Основную часть ошибок можно исключить еще до монтажа.

Сначала выбирают точную модель кровельного покрытия и находят монтажную схему производителя. Затем определяют сечение обрешетки с учетом конструкции крыши, отмечают положение первой и второй досок и только после проверки переносят основной шаг по всему скату.

Для повторяющегося расстояния удобно изготовить жесткий шаблон. Но его размер должен быть снят с проверенной схемы, а не с первой найденной фотографии в интернете.

После установки нескольких рядов полезно выполнить контрольный замер от первой доски до более удаленного ряда. Так небольшая ошибка каждого отдельного шага не накопится к коньку.
