Размеры арматуры: диаметры, длина, площадь сечения и масса

Размеры арматуры определяют не только по толщине прутка. Для заказа и проверки материала важны номинальный диаметр, площадь поперечного сечения, масса 1 м и длина поставки. У рифлёного проката диаметр является расчётным номинальным размером: максимальное расстояние по вершинам рёбер может быть больше указанного в маркировке.

Для железобетонных конструкций размер нельзя выбирать только «по привычке» или по типу объекта. Диаметр, класс и количество стержней должны соответствовать проекту и расчёту конструкции.

Какие размеры арматуры предусмотрены стандартом

ГОСТ 34028-2016 устанавливает сортамент арматурного проката для железобетонных конструкций и имеет статус действующего в фонде Росстандарта. Стандарт распространяется на гладкий и периодический прокат нескольких классов прочности.

В таблице сортамента для периодического профиля приведены номинальные диаметры от 4 до 40 мм в зависимости от способа производства: 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9,5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 22; 25; 28; 32; 36 и 40 мм. Это не означает, что любой класс арматуры выпускается во всех перечисленных размерах: допустимый диапазон зависит от класса и технологии изготовления.

В строительной практике особенно часто встречаются целые размеры 6–20 мм, а для более массивных армированных элементов применяют и большие диаметры. СП 63.13330.2018 для горячекатаной гладкой и периодической арматуры железобетонных конструкций указывает диапазон 6–40 мм.

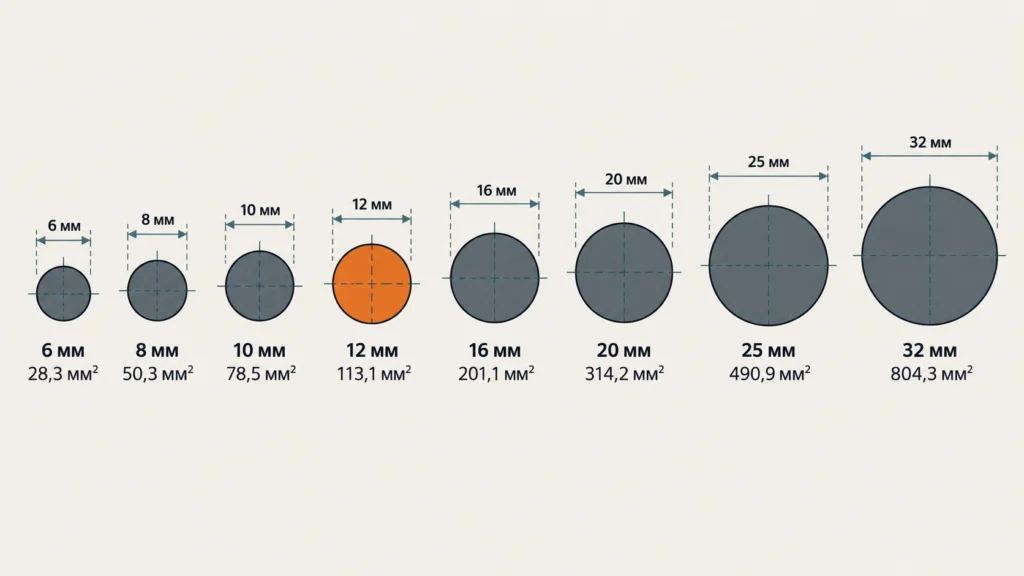

Номинальные параметры распространённых диаметров

Номинальный диаметр, мм	Площадь сечения, мм²	Номинальная масса 1 м, кг
6	28,3	0,222
8	50,3	0,395
10	78,5	0,617
12	113,1	0,888
14	153,9	1,208
16	201,1	1,578
18	254,5	1,998
20	314,2	2,466
22	380,1	2,984
25	490,9	3,853
28	615,8	4,834
32	804,3	6,313
36	1017,9	7,990
40	1256,6	9,865

Площадь сечения и номинальная масса соответствуют таблице 1 ГОСТ 34028-2016.

Таблица показывает, что параметры растут не линейно: например, стержень 12 мм имеет площадь 113,1 мм², а 10 мм — 78,5 мм². Поэтому заменять один диаметр другим без пересчёта нельзя. Если требуется определить количество метров в тонне или массу партии, подробнее это разбирается в материале вес метра арматуры.

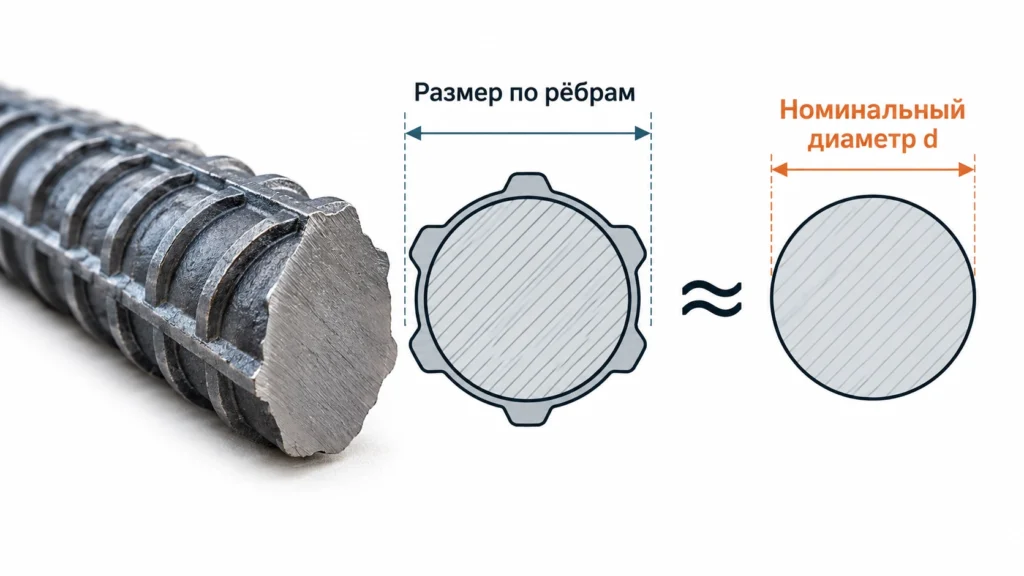

Что означает номинальный диаметр у рифлёной арматуры

У гладкого круглого стержня диаметр можно воспринимать как обычный геометрический размер. У арматуры периодического профиля есть сердцевина, поперечные и иногда продольные рёбра, поэтому измерение штангенциркулем «по вершинам» не равно номинальному диаметру.

ГОСТ определяет номинальный диаметр как диаметр круглого гладкого проката с такой же площадью поперечного сечения. Иными словами, маркировка «12 мм» означает расчётный размер, связанный с площадью 113,1 мм², а не обязательные 12,00 мм между крайними точками рифления.

Это важно при приёмке материала. Если у рифлёного стержня измерение по рёбрам оказалось больше номинала, само по себе это не говорит о браке. Для проверки учитывают форму профиля, нормируемые геометрические параметры, массу погонного метра и документ о качестве партии.

Арматура 12: размеры и основные параметры

Запрос «арматура 12 размеры» обычно означает сразу несколько параметров. Для такого проката основной размер — номинальный диаметр 12 мм. По ГОСТ ему соответствуют номинальная площадь сечения 113,1 мм² и масса 1 м 0,888 кг.

Параметр арматуры 12 мм	Значение
Номинальный диаметр	12 мм
Номинальная площадь сечения	113,1 мм²
Номинальная масса 1 м	0,888 кг
Расчётная масса прутка 12 м	около 10,66 кг

Последняя величина получена из номинальной массы метра и служит ориентиром. Фактическая масса конкретного прутка может отличаться в пределах допуска стандарта и условий поставки. Наружный размер по вершинам рёбер также не следует принимать за номинальные 12 мм: геометрия зависит от формы периодического профиля.

Поэтому размеры арматуры в спецификации нужно читать вместе: диаметр характеризует сечение, а длина — отдельный параметр поставки. Запись «12 мм» сама по себе не означает, что пруток обязательно имеет длину 12 м.

Какой длины бывают прутки

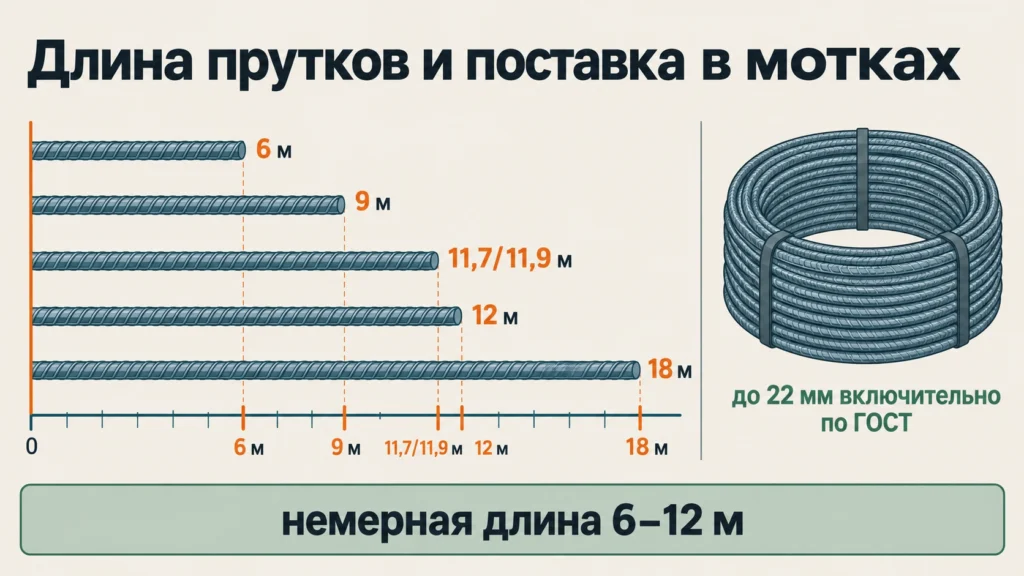

По ГОСТ 34028-2016 прутки изготавливают длиной от 6 до 18 м. Для мерной поставки предпочтительными названы длины 6, 9, 12 м, а также 11,7 и 11,9 м и 18 м; конкретная длина оговаривается в заказе. Немерные прутки поставляют в диапазоне 6–12 м. По согласованию изготовителя и заказчика возможна другая мерная длина.

Поставка в мотках зависит от класса и диаметра. Стандарт допускает изготовление проката в мотках номинальным диаметром до 22 мм включительно, но реальный ассортимент конкретного производителя может быть уже. Поэтому «размер арматуры» в заявке лучше задавать не одной цифрой, а минимум классом, номинальным диаметром и требуемой формой поставки.

Как выбрать диаметр для конструкции

Правильный диаметр не определяется одной универсальной таблицей «для фундамента», «для плиты» или «для перемычки». СП 63.13330.2018 требует при проектировании устанавливать вид арматуры и её нормируемые показатели качества; для ненапрягаемых железобетонных конструкций рабочую арматуру назначают с учётом расчёта конструкции.

Практический порядок такой:

1. Посмотреть рабочие чертежи или спецификацию и найти класс, диаметр и количество стержней.
2. Проверить обозначение класса и дополнительные требования, например свариваемость, если она предусмотрена проектом.
3. Заказывать именно номинальный диаметр из проекта, а не «ближайший» складской размер.
4. Согласовать длину прутков или поставку в мотках с учётом раскроя.
5. При приёмке сверить маркировку, сертификат или документ о качестве и фактическую поставку.

Если проекта нет, выбор рабочей арматуры для несущего элемента следует начинать с расчёта конструкции, а не с покупки наиболее распространённого диаметра. Увеличение диаметра тоже не является автоматическим улучшением: меняются площадь армирования, шаг, анкеровка, радиусы изгиба и компоновка каркаса.

Какие ошибки чаще всего приводят к путанице

Первая ошибка — измерять рифлёный стержень по вершинам рёбер и считать полученное число его номинальным диаметром. Для периодического профиля это разные параметры.

Вторая — ориентироваться только на наружную толщину и не смотреть класс. Два стержня одинакового номинального диаметра могут иметь разные классы прочности и требования к применению.

Третья — считать длину 12 м единственным стандартным вариантом. Она действительно распространена, но ГОСТ предусматривает и другие мерные длины, а также немерную поставку.

Четвёртая — без расчёта заменять проектный диаметр на меньший при том же количестве стержней. У одного прутка 10 мм площадь сечения примерно на 31% меньше, чем у 12 мм: 78,5 против 113,1 мм². Поэтому такая замена существенно уменьшает площадь армирования.
