По запросу «дифавтоматы гост» основной документ — действующий ГОСТ IEC 61009-1-2020. Он распространяется на бытовые и аналогичные автоматические выключатели дифференциального тока со встроенной защитой от сверхтоков — АВДТ. Именно такое устройство обычно называют дифавтоматом. ГОСТ IEC 61009-1-2014 заменён редакцией 2020 года.
Какой ГОСТ относится к дифавтомату

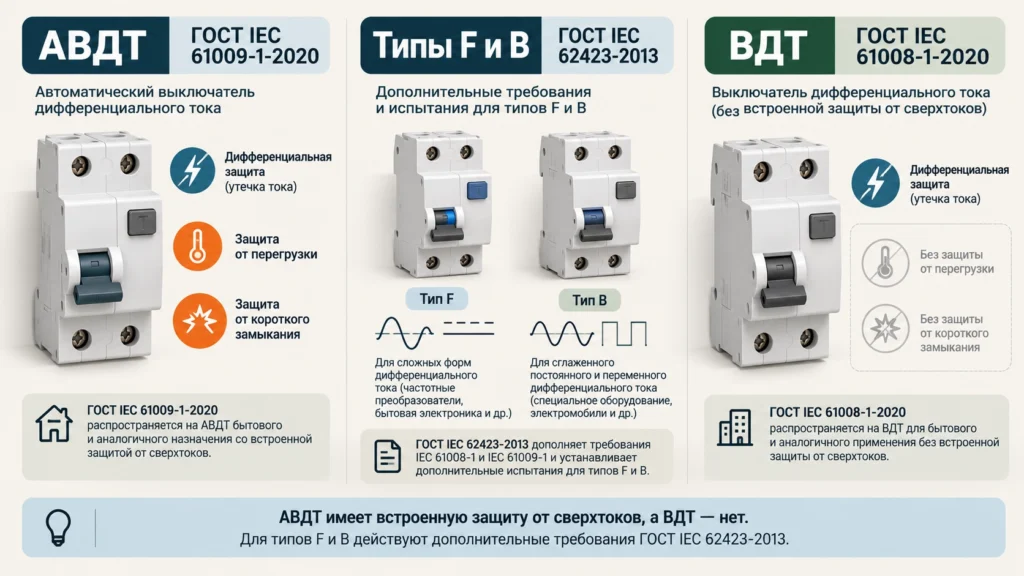

| Документ | Что регулирует |
|---|---|
| ГОСТ IEC 61009-1-2020 | основные требования к бытовым АВДТ |
| ГОСТ IEC 62423-2013 | дополнительные требования к аппаратам типов F и B |
| ГОСТ IEC 61008-1-2020 | ВДТ без встроенной защиты от сверхтоков |
Последний стандарт относится уже не к дифавтомату в строгом смысле, а к выключателю дифференциального тока без встроенной токовой защиты. Это важное различие: АВДТ одновременно реагирует на дифференциальный ток, перегрузку и короткое замыкание.
Что именно нормирует ГОСТ IEC 61009-1-2020
Стандарт охватывает АВДТ бытового и аналогичного назначения с номинальным напряжением до 440 В, током до 125 А и установленными пределами отключающей способности. Он задаёт требования к конструкции, рабочим характеристикам, маркировке и методам испытаний.
При этом ГОСТ на изделие не заменяет расчёт электрической цепи. какой дифавтомат выбрать для дома определяют с учётом защищаемой линии, нагрузки, проводки и требуемой схемы защиты, а не только наличия номера стандарта.

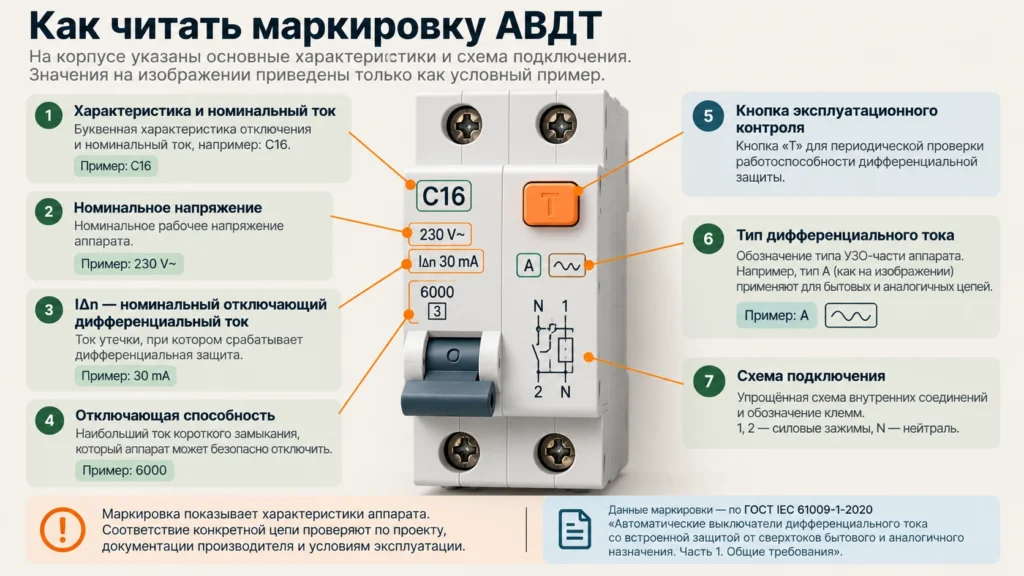

Что должно быть видно на маркировке
По ГОСТ IEC 61009-1-2020 на АВДТ предусматривается маркировка основных характеристик: номинального напряжения, номинального тока вместе с характеристикой мгновенного расцепления, номинального отключающего дифференциального тока, отключающей способности, типа по дифференциальному току и схемы подключения. Например, обозначение C16 описывает характеристику расцепления и номинальный ток, а IΔn относится уже к дифференциальной части аппарата.
ГОСТ на аппарат и требования к монтажу — не одно и то же
ГОСТ IEC 61009-1-2020 определяет требования к самому АВДТ. Требования к защите конкретной электроустановки задаются другими нормативами и проектным решением. Поэтому соответствующая ГОСТу модель ещё не означает, что её номинал, тип или дифференциальный ток правильно выбраны для данной линии.
То же относится к вопросу как установить дифавтомат: схема подключения должна соответствовать маркировке аппарата и проекту электроустановки. Работы внутри распределительного щита требуют безопасного отключения и проверки отсутствия напряжения.
Как проверить дифавтомат по ГОСТ
Определите тип аппарата
Убедитесь, что перед вами АВДТ со встроенной защитой от сверхтоков, а не отдельный ВДТ.
Проверьте стандарт
Для бытового АВДТ ориентируйтесь на действующий ГОСТ IEC 61009-1-2020.
Прочитайте маркировку
Найдите номинальный ток, характеристику расцепления, IΔn, напряжение, отключающую способность и тип дифференциального тока.
Проверьте специальный тип
Для аппарата типа F или B дополнительно учитывайте требования ГОСТ IEC 62423-2013.
Сверьте параметры линии
Убедитесь, что характеристики выбранного АВДТ соответствуют проекту и параметрам защищаемой электрической цепи.
Как понять, что перед вами именно АВДТ?
01Старый ГОСТ IEC 61009-1-2014 ещё актуален?
Нет. Росстандарт указывает, что он заменён ГОСТ IEC 61009-1-2020, действующим с 1 марта 2021 года.
02УЗО и дифавтомат должны соответствовать одному ГОСТ?
Нет. Для АВДТ со встроенной защитой от сверхтоков применяется ГОСТ IEC 61009-1-2020, а для ВДТ без такой защиты — ГОСТ IEC 61008-1-2020.
03Какой стандарт применяется для типов F и B?
Дополнительные требования к ВДТ и АВДТ типов F и B устанавливает действующий ГОСТ IEC 62423-2013 совместно с базовыми стандартами соответствующего устройства.
Роман Волков
электропроводке, защите, щитовому оборудованию, освещению и слаботочным системам.
