Если требуется проверить молниеприемник ГОСТ, ориентируются прежде всего на ГОСТ Р 59789-2021. Стандарт действует и устанавливает требования к внешней системе молниезащиты зданий: молниеприемникам, токоотводам и заземлению. Общие принципы защиты дополнительно рассматривает ГОСТ Р МЭК 62305-1-2010.
Какие молниеприемники допускает ГОСТ

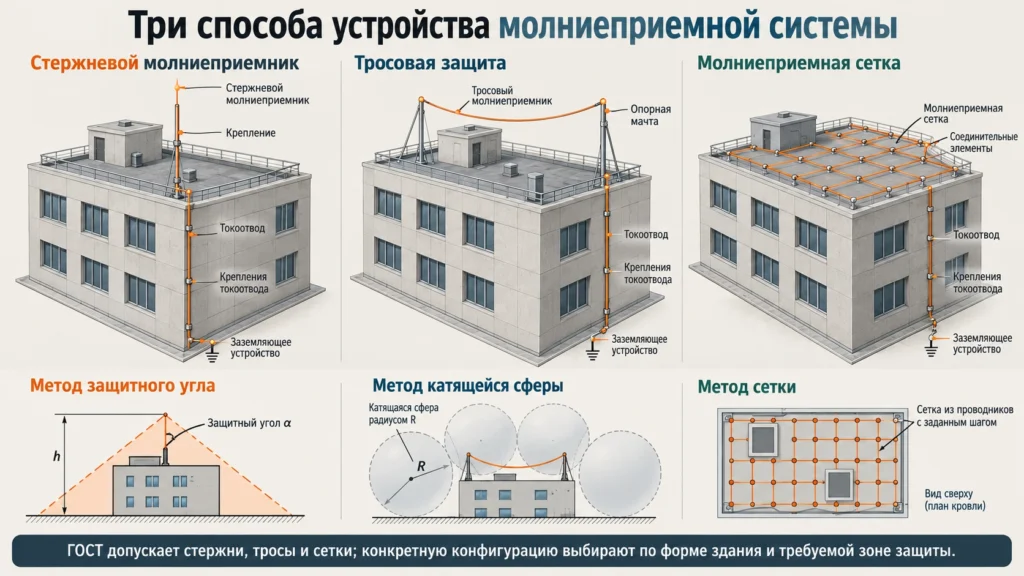

Система может состоять из стержней, включая отдельно стоящие мачты, натянутых проводов или тросов и молниеприемных сеток. Эти решения можно комбинировать. Радиоактивные молниеприемники стандартом запрещены.
Место установки выбирают не только по самой высокой точке крыши. ГОСТ предусматривает три основных метода определения защищаемого объёма: защитного угла, катящейся сферы и сетки. Для классов СМЗ I–IV радиус катящейся сферы составляет соответственно 20, 30, 45 и 60 м, а максимальная ячейка сетки — 5×5, 10×10, 15×15 и 20×20 м.
Какие требования есть к материалу и размерам
ГОСТ Р 59789-2021 требует учитывать коррозию и задаёт минимальные сечения для меди, алюминия, алюминиевых сплавов, оцинкованной и нержавеющей стали. Для многих проводников системы минимальное сечение составляет 50 мм², но отдельные позиции и исключения зависят от материала и назначения элемента.

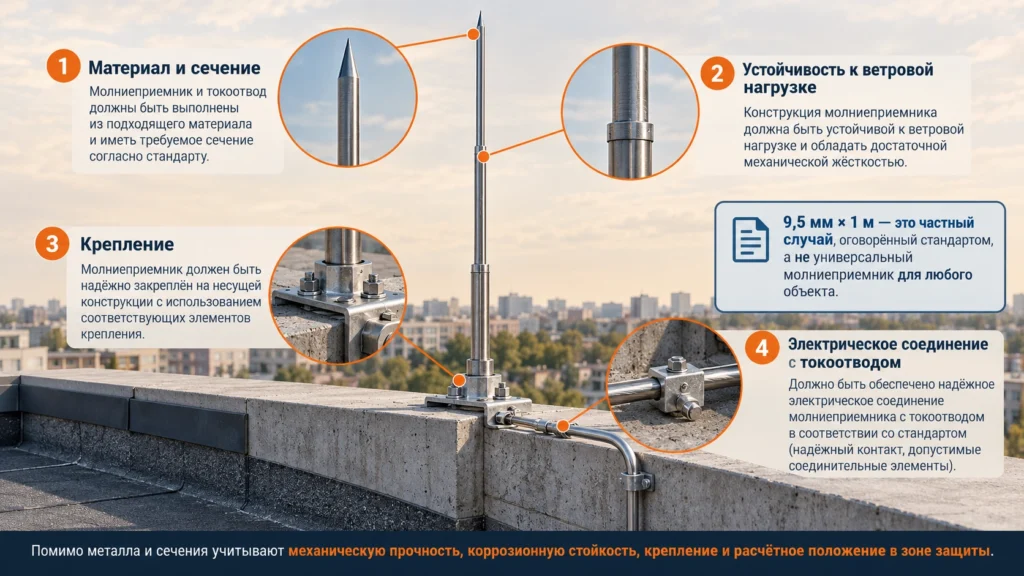

Для круглого стержневого молниеприемника таблица предусматривает специальную позицию 176 мм². Одновременно примечание допускает при несущественной механической, например ветровой, нагрузке пруток диаметром 9,5 мм длиной 1 м. Это исключение нельзя превращать в универсальную конструкцию для любой кровли.
Можно ли использовать кровлю как молниеприемник
ГОСТ допускает некоторые металлические части здания как естественные молниеприемники, но только при выполнении условий по электрической непрерывности, материалу и толщине металла. Например, для стали в таблице установлены значения 4 мм, если прожиг недопустим, и 0,5 мм при условиях, когда прожиг и нагрев не создают опасности.
Поэтому сам факт наличия металлической кровли ещё не означает, что отдельная молниеприемная система не нужна.
Как проверить молниеприемник по ГОСТ
Определите класс системы
Проверьте проектное решение и требуемый класс молниезащиты здания.
Проверьте зону защиты
Убедитесь, что положение молниеприемника подтверждено методом защитного угла, катящейся сферы, сетки или предусмотренным проектом нормативным методом.
Сверьте материал и сечение
Сопоставьте проводники и стержни с требованиями таблицы 6 ГОСТ Р 59789-2021 и условиями коррозии.
Проверьте крепления
Убедитесь, что конструкция сохраняет механическую устойчивость и надёжное электрическое соединение элементов системы.
Проверьте весь путь тока
Рассматривайте молниеприемник вместе с токоотводами, уравниванием потенциалов и заземляющим устройством, а не как отдельный металлический стержень.
Какие требования ГОСТ нельзя заменять типовой схемой
01Есть ли универсальная высота молниеприемника?
Нет. Высота связана с формой объекта, классом системы и выбранным методом определения зоны защиты.
02Можно ли просто поставить метровый металлический штырь?
Только если его параметры и положение соответствуют расчётной системе. Допущение для прутка длиной 1 м относится к специальному случаю с несущественной механической нагрузкой.
03Металлическая крыша всегда заменяет молниеприемник?
Нет. Для использования кровли как естественного молниеприемника должны выполняться требования ГОСТ к электрической непрерывности, толщине и безопасности конструкции.
