Хомут для труб: виды, размеры и правила выбора

Хомут для труб нужен для фиксации трубопровода относительно стены, перекрытия, потолка, монтажной рамы или другой несущей конструкции. Сам по себе диаметр трубы ещё не определяет подходящий крепёж: одинаковые обозначения DN или размеры в дюймах у разных типов труб могут соответствовать разному наружному диаметру.

Поэтому безопасный принцип выбора простой: сначала определить фактический наружный диаметр и материал трубы, затем понять, должна ли точка крепления жёстко фиксировать трубопровод или допускать его продольное перемещение, и только после этого выбирать конструкцию хомута, прокладку, резьбу и крепление к основанию.

Для чего нужен трубный хомут

Основная задача хомута состоит не в том, чтобы максимально сильно сжать трубу. Он должен удерживать трубопровод в предусмотренном проектом положении и передавать возникающие нагрузки на строительную конструкцию.

В зависимости от системы крепление может выполнять несколько функций:

• поддерживать горизонтальный участок и ограничивать его провисание;
• удерживать вертикальный стояк;
• фиксировать положение трубы относительно строительных конструкций;
• направлять температурное перемещение трубопровода;
• уменьшать передачу вибрации на стену или перекрытие;
• сохранять проектный зазор между трубой и основанием;
• объединять несколько труб на монтажной траверсе или профиле.

Особенно важно различать неподвижные и скользящие точки. В неподвижной опоре перемещение трубы относительно крепления ограничивается. Скользящая опора, наоборот, должна позволять предусмотренное продольное смещение при температурном расширении. Некоторые системы хомутов конструктивно предусматривают оба режима, например за счёт дистанционных элементов, не позволяющих полностью обжать трубу.

Для пластиковых и металлополимерных труб это принципиально: попытка зажать каждую точку как неподвижную может мешать температурному перемещению трубопровода. Схема креплений должна соответствовать проекту системы и рекомендациям изготовителя труб.

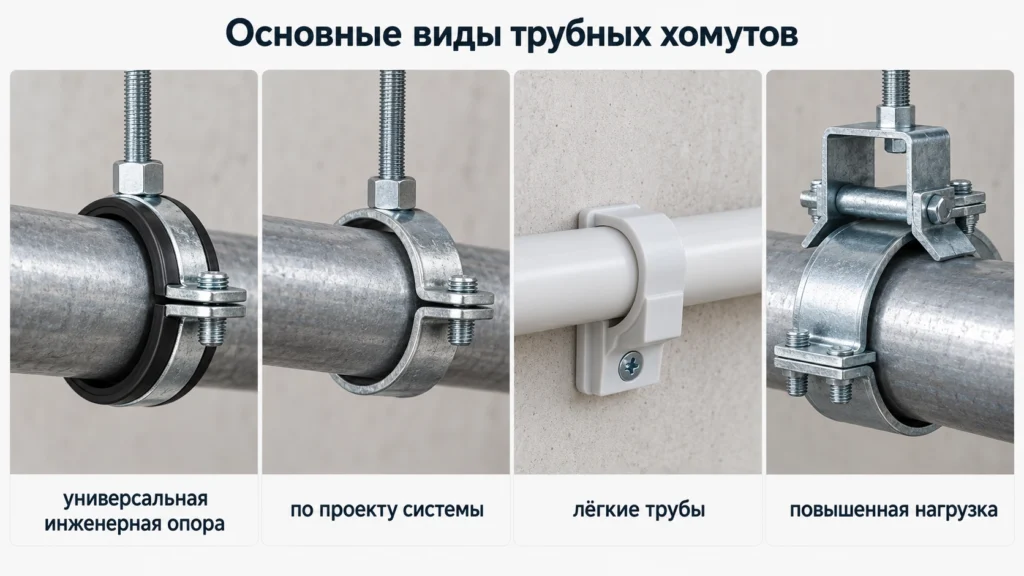

Какие бывают хомуты для труб

Внешне многие трубные крепления похожи, но конструктивно они рассчитаны на разные условия.

Двухвинтовые металлические хомуты

Это распространённая конструкция из двух полукольцев, соединяемых винтами. В средней части обычно предусмотрена приварная гайка или другое соединение для резьбовой шпильки.

Такие изделия выпускаются для стальных, чугунных, медных, пластиковых и многослойных труб. Конкретная область применения определяется не внешним видом, а документацией производителя.

Преимущество двухвинтовой конструкции в том, что трубу можно охватить по окружности и контролируемо затянуть крепление. Для инженерных систем внутри зданий часто применяют вариант с эластичной вставкой.

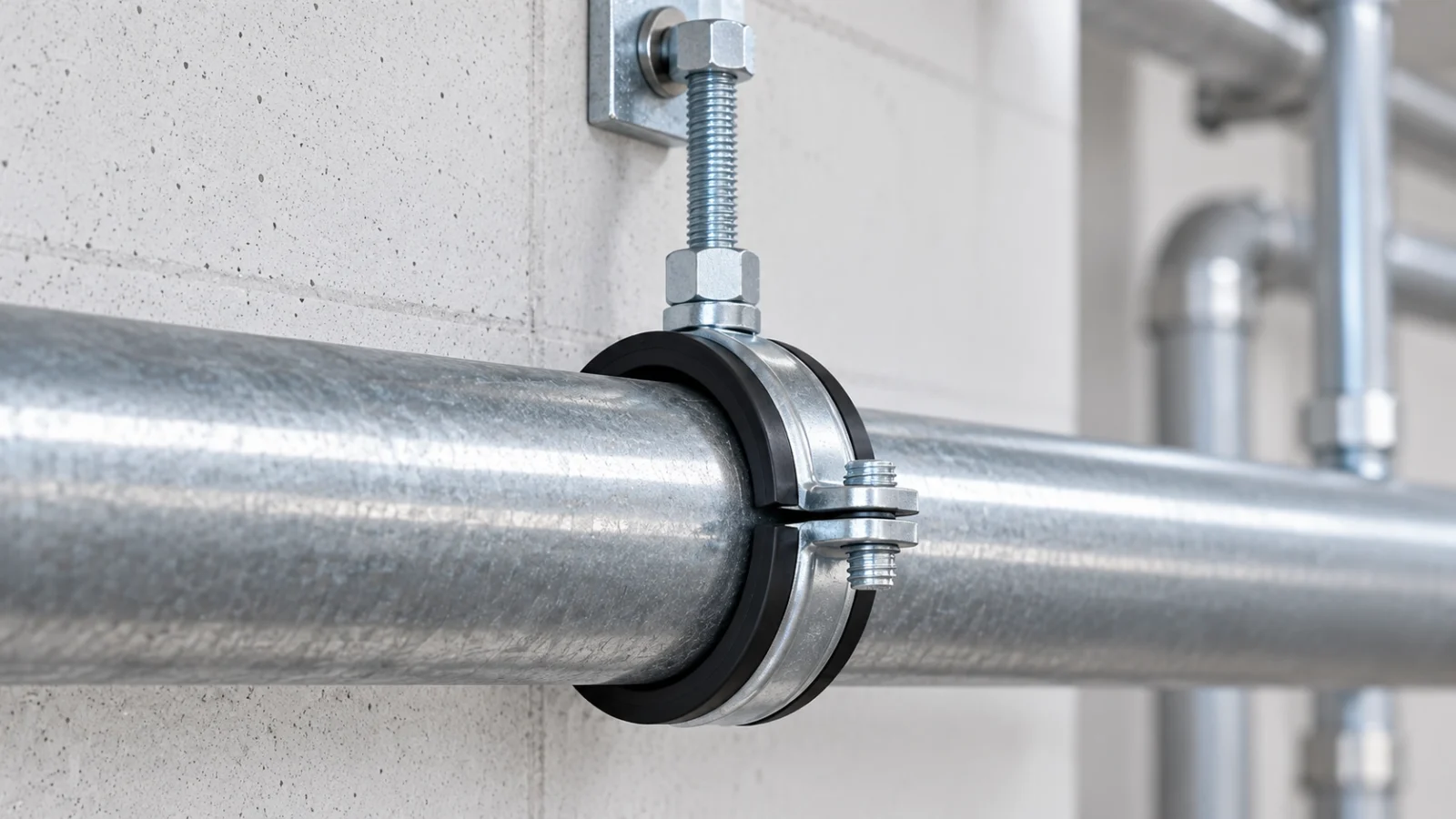

Хомуты с резиновой прокладкой

Между металлическим корпусом и трубой располагается профиль из EPDM или другого эластомера. Такая вставка отделяет трубу от металла и может уменьшать передачу структурного шума и вибраций на крепёжную конструкцию. Производители выпускают специальные хомуты с шумопоглощающей EPDM-вставкой и указывают её характеристики в технической документации.

Прокладка особенно полезна там, где необходимо исключить прямой контакт трубы с металлическим корпусом хомута. Но наличие резины не означает, что любое такое крепление автоматически подходит для горячей трубы: температурный диапазон эластомера проверяют по паспорту конкретного изделия.

Хомуты без прокладки

Металлические хомуты без эластичной вставки применяются там, где такая конструкция предусмотрена проектом и совместима с материалом трубопровода.

Их нельзя считать универсально «более прочными». Допустимая нагрузка зависит от толщины и ширины стали, геометрии корпуса, размера винтов и конструкции присоединительного узла.

Пластиковые клипсы и хомуты

Для небольших пластиковых труб применяют цельные или защёлкивающиеся полимерные держатели. Они компактны и не подвержены обычной коррозии стали, но имеют собственные ограничения по температуре, нагрузке и сфере применения.

Например, в каталогах производителей отдельные пластиковые крепления предназначаются именно для PVC-труб, водостоков или труб определённого наружного диаметра.

Усиленные хомуты

Для более тяжёлых трубопроводов существуют хомуты с увеличенной шириной и толщиной корпуса, более крупными болтами и соединительной резьбой. Выбирать усиленную модель только по принципу «чем мощнее, тем лучше» неправильно: несущая способность всей точки определяется также шпилькой, профилем, анкером и материалом основания.

Как определить размер хомута

Главная ошибка при покупке заключается в выборе только по названию трубы. Для хомута критичен размер поверхности, которую он фактически охватывает, то есть наружный диаметр.

В каталогах профессионального крепежа этот параметр обычно обозначается как Outside Pipe Diameter или D и указывается отдельной колонкой наряду с DN и дюймовым размером. Один и тот же хомут может иметь рабочий диапазон, например 31–37 мм, а не строго одно значение.

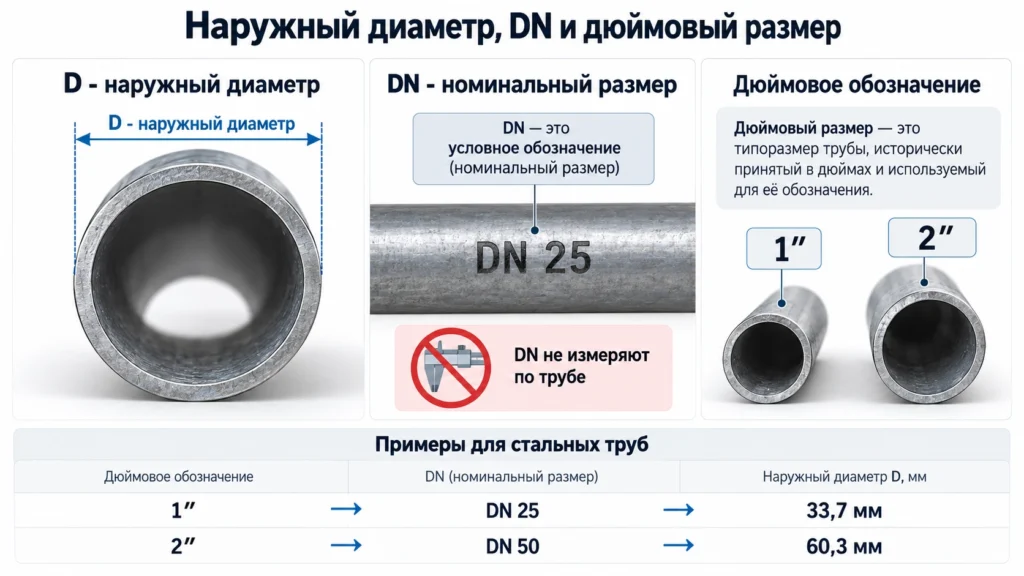

Почему DN не равен наружному диаметру

DN обозначает номинальный размер трубопровода. Это не инструкция измерить трубу штангенциркулем и получить такое же число.

Например, в одном из актуальных каталогов креплений:

• труба с наружным диаметром 32 мм отнесена к DN 25;
• наружный диаметр 50 мм отнесён к DN 40;
• стальная труба DN 25 с дюймовым обозначением 1″ имеет наружный диаметр около 33,7 мм;
• стальная труба DN 50 с обозначением 2″ имеет наружный диаметр около 60,3 мм.

Это не универсальная таблица пересчёта для любых труб. Она хорошо показывает сам принцип: миллиметровый наружный диаметр, DN и дюймовая маркировка описывают разные параметры.

Таблица 1. Как читать размер трубного хомута

Что указано	Что это означает	Как использовать при выборе
32 мм	наружный диаметр 32 мм, если производитель явно обозначает параметр D	выбирать хомут, рабочий диапазон которого включает 32 мм
50 мм	наружный диаметр 50 мм, если речь идёт именно о D	не подменять автоматически обозначением DN 50
DN 25	номинальный размер трубопровода	уточнить фактический наружный диаметр конкретной трубы
DN 50	номинальный размер трубопровода	сверить стандарт трубы и диапазон хомута
1″	дюймовое обозначение трубной системы	не считать наружным диаметром 25,4 мм
2″	дюймовое обозначение трубной системы	проверить наружный диаметр по стандарту или паспорту трубы

Поэтому запрос хомут для трубы 32 обычно означает поиск крепления под наружный размер около 32 мм, но перед покупкой всё равно нужно измерить трубу или посмотреть её маркировку.

То же относится к запросу хомут для трубы 50. Хомут под трубу с наружным диаметром 50 мм и хомут для стальной трубы DN 50 могут оказаться изделиями разных размеров. В официальном каталоге PVC-креплений наружный диаметр 50 мм соответствует DN 40, а 60 мм уже соответствует DN 50.

Что означают 1 и 2 дюйма

Запрос хомут для труб 1 обычно относится к креплению для однодюймовой трубы. Для типовой стальной трубной размерности 1″ соответствует наружному диаметру 33,7 мм и DN 25. Для такого случая производитель может предлагать, например, U-образное крепление именно под 33,7 мм.

А запрос хомут для труб 2 связан с двухдюймовой размерностью. Для стальной трубы в той же системе это DN 50 и наружный диаметр около 60,3 мм. В линейках двухвинтовых хомутов встречаются диапазоны 53–61 или 60–64 мм, рассчитанные в том числе на соответствующую трубную размерность.

Главный вывод: переводить дюймы в миллиметры обычным умножением на 25,4 для выбора трубного хомута нельзя.

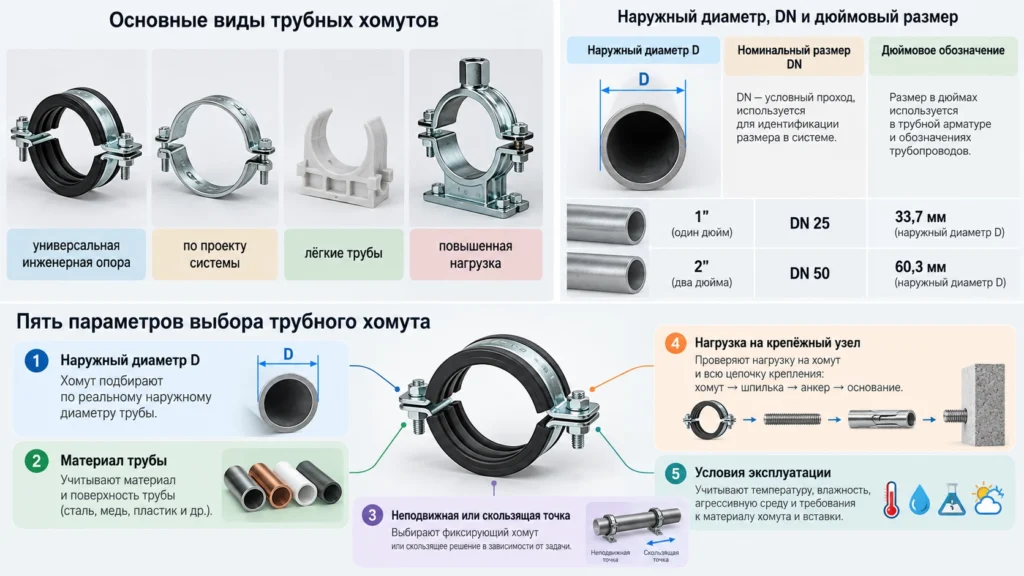

Как выбрать хомут под конкретную трубу

Размер является первым фильтром, но не единственным.

1. Измерьте наружный диаметр

Если маркировка трубы известна точно, наружный диаметр можно проверить по документации её производителя. Если тип старой трубы неизвестен, диаметр лучше измерить непосредственно.

Рабочий диапазон хомута должен включать полученное значение. Не следует брать заметно больший хомут и компенсировать разницу случайной полосой резины или другим вкладышем, не предусмотренным изготовителем.

2. Уточните материал трубы

Для стальной, медной, пластиковой и чугунной трубы могут применяться разные исполнения крепежа. Нужно учитывать не только механическую прочность, но и контакт материалов, температурное расширение и риск повреждения поверхности.

Для пластиковой трубы особенно важно не создавать неконтролируемое местное обжатие. Существуют хомуты, у которых внутренний размер специально увеличен относительно наружного диаметра трубы, чтобы обеспечить её расчётное перемещение.

3. Определите функцию точки

До монтажа нужно понимать, что именно должна делать эта опора:

• жёстко фиксировать трубу;
• поддерживать её по вертикали;
• обеспечивать скольжение;
• направлять температурное перемещение;
• удерживать изолированный трубопровод.

Один и тот же способ затяжки нельзя механически применять ко всем точкам трассы.

4. Проверьте нагрузку всей системы крепления

Производители указывают для отдельных моделей максимально допустимую нагрузку, причём она заметно различается между размерами и сериями. Значение относится именно к испытанному изделию, а не ко всем хомутам такого диаметра.

При этом проверяется не только сам хомут. В цепочку передачи нагрузки входят:

труба → хомут → соединительная гайка → шпилька или кронштейн → анкер → основание.

Если прочный хомут установлен на крепление, не рассчитанное для конкретной стены или перекрытия, запас прочности корпуса хомута проблему не решает.

5. Учтите условия среды

Для сухого отапливаемого помещения и наружной установки требования различаются. Нужно учитывать:

• влажность;
• возможность конденсации;
• коррозионную активность среды;
• температуру трубы;
• температуру окружающего воздуха;
• воздействие ультрафиолета для полимерных деталей;
• требования к шуму и вибрации.

Во влажной или коррозионной среде может потребоваться нержавеющая сталь либо специальная защитная система. Например, производители выпускают трубные хомуты из нержавеющей стали AISI 316 именно для коррозионных условий.

Как крепят трубные хомуты

Типовой узел настенного или потолочного крепления может состоять из хомута, резьбовой шпильки, монтажного элемента и анкера. Конкретная схема зависит от основания и нагрузки.

Для внутренних систем водоснабжения и канализации требования к проектированию содержатся в СП 30.13330.2020, который среди нормативных ссылок указывает СП 73.13330.2016 по монтажу внутренних санитарно-технических систем. Актуальная редакция СП 73 учитывается вместе с внесёнными изменениями.

Из этих требований не следует универсальное правило вроде «ставить один хомут через каждый метр» для всех труб. Шаг опор зависит от материала, диаметра и схемы трубопровода, температуры, направления прокладки и требований конкретной системы.

Особенно это касается полимерных труб. Для них проектирование и монтаж должны учитывать деформации материала, а крепёж выбирается как часть всей схемы компенсации перемещений. СП 40-102-2000 отдельно рассматривает проектирование и монтаж водопроводных и канализационных трубопроводов из полимерных материалов.

Что означает резьба M8, M10 и M8/M10

Эти обозначения на хомуте относятся не к диаметру трубы, а к соединительной резьбе крепёжного узла.

Например, один хомут диаметром около 32 мм может иметь соединение M8, а другая серия близкого размера — комбинированную гайку M8/M10. В профессиональных каталогах наружный диаметр трубы и Connection Thread всегда приводятся как отдельные характеристики.

Поэтому фраза «хомут 32 M8» означает две независимые характеристики: размер хомута для определённого наружного диаметра трубы и присоединительную резьбу M8.

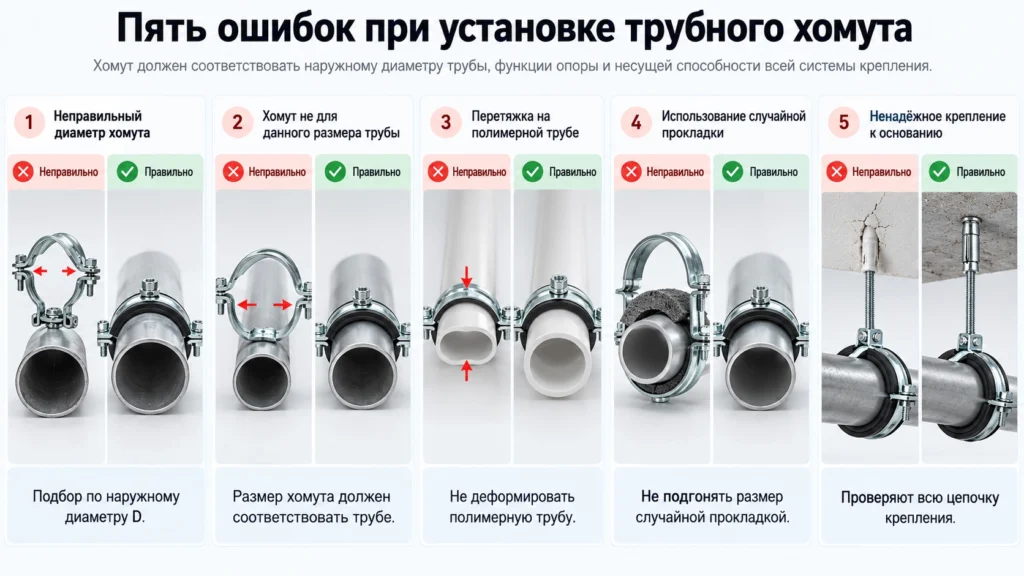

Ошибки при выборе и установке

Даже правильно измеренный диаметр не гарантирует нормальную работу узла, если нарушена логика крепления.

Хомут меньше наружного диаметра

Такой крепёж приходится чрезмерно стягивать винтами. В результате корпус работает не в расчётной геометрии, а пластиковая труба может получить местную деформацию.

Хомут должен закрываться так, как предусмотрено его конструкцией, а фактический диаметр трубы должен находиться внутри рабочего диапазона изделия.

Слишком большой хомут

Большой зазор иногда пытаются убрать обрезком резины, изоляции или другим случайным материалом. Это меняет работу узла и не превращает хомут в изделие нужного размера.

Если производитель предусматривает диапазон, например 31–37 мм, использовать его следует именно внутри указанного диапазона.

Чрезмерное обжатие пластиковой трубы

Для скользящей точки опасно затягивать хомут так, чтобы он полностью заблокировал продольное перемещение. У специализированных решений внутренний диаметр или дистанционные элементы могут быть рассчитаны именно на сохранение возможности расширения и сжатия трубы.

Выбор только по DN

Надпись DN 50 на трубе ещё не означает, что нужен хомут внутренним диаметром 50 мм. Например, для стандартной двухдюймовой стальной трубы DN 50 фактический наружный диаметр составляет около 60,3 мм.

Игнорирование основания

Для бетона, полнотелого или пустотелого кирпича, газобетона и лёгких каркасных перегородок применяются разные способы крепления. Нельзя оценивать надёжность точки только по толщине металлического хомута.

Если трубопровод тяжёлый, расположен над проходом, входит в ответственную инженерную систему или крепится к основанию с неопределённой несущей способностью, узел должен подбираться по проектной нагрузке, а не «на глаз».

Что проверить перед монтажом

Перед установкой полезно пройти короткую проверку.

Таблица 2. Проверка трубного хомута перед монтажом

Параметр	Что проверить
Наружный диаметр трубы	входит ли он в рабочий диапазон хомута
Материал трубы	допускается ли он производителем крепления
Тип опоры	требуется неподвижная фиксация или возможность скольжения
Прокладка	совместима ли с температурой и условиями эксплуатации
Соединительная резьба	соответствует ли шпильке или кронштейну
Нагрузка	рассчитаны ли хомут и остальные элементы узла
Основание	подходит ли выбранный анкер для конкретной конструкции
Среда	достаточна ли коррозионная стойкость

После монтажа труба должна занимать проектное положение без перекоса. Хомут не должен случайно деформировать трубопровод или заменять собой предусмотренный компенсатор, неподвижную опору либо другой специальный узел.

Для бытового ремонта чаще всего достаточно правильно установить наружный диаметр и выбрать совместимое крепление. Для тяжёлых, горячих, промышленных, пожарных или других ответственных трубопроводов требуется расчёт и проектное решение.
