Инсталляция для унитаза: устройство, виды и выбор системы

Инсталляция для унитаза — это конструкция, которая позволяет установить подвесную чашу, спрятать смывной бачок и коммуникации за облицовкой. В типичной рамной системе нагрузку принимает металлический монтажный элемент, закреплённый согласно инструкции производителя, а обслуживание арматуры бачка выполняется через проём за клавишей смыва. Поэтому демонтировать отделанную стену для обычного обслуживания исправной системы не требуется.

Главная ошибка при выборе — смотреть только на марку или внешний вид кнопки. Сначала нужно понять, куда будет монтироваться система, сколько места есть за будущей облицовкой, какая чаша предусмотрена и какие элементы входят в комплект. Даже две внешне похожие инсталляции могут отличаться высотой, глубиной, способом крепления и совместимыми клавишами.

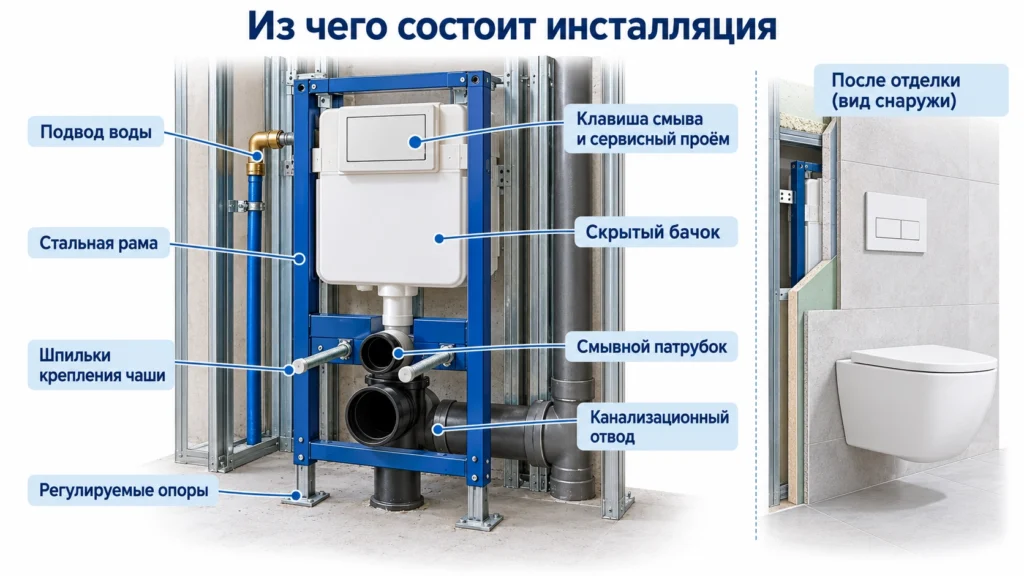

Что входит в систему инсталляции

У рамной инсталляции для подвесного унитаза несколько основных узлов:

• стальная монтажная рама;
• встроенный смывной бачок;
• регулируемые опоры и точки крепления;
• шпильки для подвесной чаши;
• патрубок подачи воды в чашу;
• канализационный отвод и переходные элементы;
• сервисный проём;
• механизм смыва;
• клавиша, если она входит в выбранный комплект.

Конкретная поставка зависит от производителя и артикула. Например, некоторые системы продаются без клавиши и настенных креплений, а готовые наборы могут включать эти детали. Поэтому слово «инсталляция» в карточке товара ещё не означает полный комплект для монтажа.

Сам бачок находится за облицовкой, однако рабочие элементы не становятся недоступными. У Geberit, например, снятие клавиши открывает доступ к обслуживаемым деталям бачка; аналогичный принцип сервисного доступа через отверстие клавиши используется и в системах GROHE.

Рамная система или монтаж в капитальную стену

Под общим названием «инсталляция» продаются конструкции для разных способов монтажа. Универсального варианта, который можно одинаково установить в любую стену без учёта основания, нет.

Рамная инсталляция

Самонесущие монтажные элементы применяют в предстенных конструкциях и каркасных перегородках в тех случаях, которые предусмотрены документацией конкретной системы. Например, Geberit Duofix предназначен прежде всего для сухого строительства, а TECEconstruct выпускается в вариантах для установки перед массивной стеной, в металлических и деревянных каркасах.

Такая система удобна при новом ремонте: коммуникации можно собрать в технической зоне, сформировать фальшстену или короб, а затем выполнить облицовку.

Элементы для массивных стен

Есть системы, рассчитанные именно на кирпичную или бетонную стену и последующую заделку. Geberit Kombifix, например, производитель относит к решениям для массивного строительства и мокрого способа монтажа. Это принципиально другая монтажная задача, поэтому заменять один тип элемента другим только из-за подходящих габаритов нельзя.

Что сравнить	Рамная система	Элемент для массивного основания
Типичная область применения	Предстенная конструкция, каркасная перегородка, сухой монтаж	Кирпичная или бетонная стена, мокрый монтаж
Основной несущий элемент	Самонесущая либо системная стальная рама	Элемент, интегрируемый в массивную конструкцию
Отделка	Обычно каркас и листовая обшивка с последующей облицовкой	Заделка и последующая отделка по принятой системе
Что проверять первым	Допустимый способ крепления рамы	Требования к основанию и заделке
Можно ли выбирать только по размеру	Нет	Нет

Способ крепления всегда нужно брать из инструкции именно к выбранному артикулу. Особенно это важно для лёгких перегородок: способность самой рамы воспринимать нагрузку не отменяет требований к её креплению и конструкции окружающей стены.

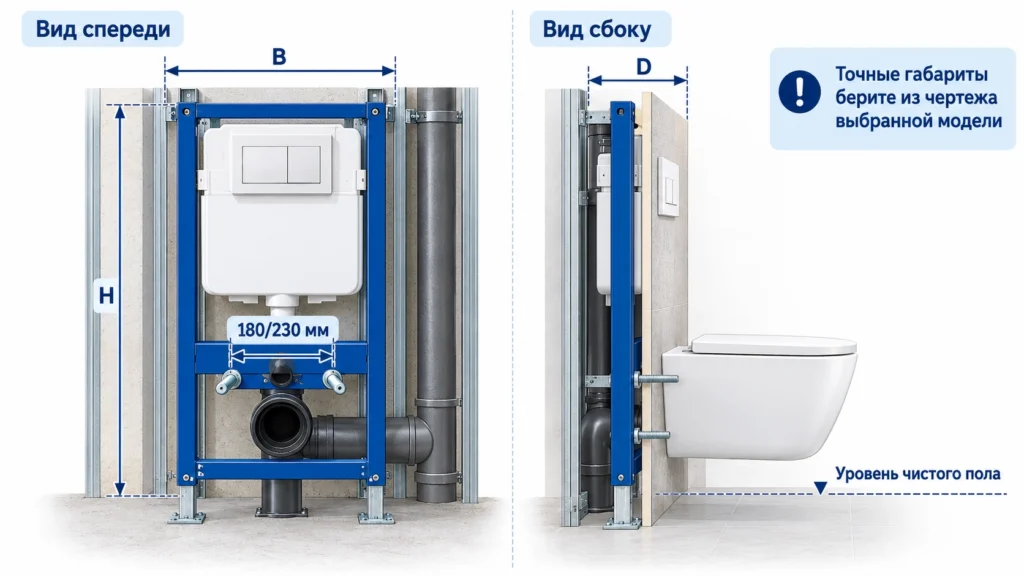

Какие размеры инсталляции важны

Размер, указанный первым в карточке товара, редко даёт достаточно информации. Проверять нужно сразу несколько параметров.

Ширина

Распространены рамы шириной около 50 см, но существуют узкие решения примерно 40–42 см. Например, в официальном каталоге Geberit есть Kombifix шириной 42 см, а у российских производителей представлены рамные системы шириной 400 мм. Поэтому запрос «инсталляция для унитаза 40» обычно относится именно к узкому монтажному элементу, а не к размеру чаши.

Узкая рама полезна там, где обычная не помещается между стояком, шахтой или другими коммуникациями. Но ширину нельзя рассматривать отдельно: иногда компактная по фронту система оказывается глубже или требует другого расположения крепежа.

Высота

У одного производителя могут быть элементы нескольких высот. GROHE для Rapid SL указывает варианты 0,82, 1,0 и 1,13 м, у TECE встречаются модули 820, 980 и 1120 мм, а стандартный Geberit Duofix с бачком Sigma имеет строительную высоту 112 см. Это не единый отраслевой размер, а линейки конкретных систем.

Низкая рама может потребоваться под окном, столешницей или полкой. При этом нужно отдельно проверить направление установки клавиши: у некоторых низких бачков возможны разные варианты доступа и расположения смыва.

Глубина

Нельзя путать глубину бачка с полной глубиной готовой фальшстены. На итоговый размер влияют сама система, положение канализации, крепления, профили, обшивка, плиточный клей и облицовка.

В линейках одного производителя могут существовать бачки разной толщины: например, у Geberit представлены скрытые бачки 8 и 12 см. У Viega в инструкции для одной из рам Prevista Dry монтажная глубина допускается до 200 мм. Эти цифры относятся к конкретным изделиям и не должны автоматически переноситься на другую модель.

Крепление чаши

Для ряда европейских монтажных элементов предусмотрены межосевые расстояния креплений чаши 180 или 230 мм. Такое сочетание, например, прямо указано в документации Viega и на размерных схемах GROHE. Перед покупкой чаши и рамы всё равно нужно сравнить их монтажные чертежи.

Параметр	Зачем проверять
Ширина рамы	Поместится ли система между стенами, шахтой и коммуникациями
Монтажная высота	Можно ли разместить бачок под полкой, окном или столешницей
Монтажная глубина	Насколько далеко выйдет готовая фальшстена
Высота чистого пола	Чтобы правильно выставить положение чаши после стяжки и плитки
Межосевое расстояние шпилек	Совместима ли выбранная чаша с рамой
Положение канализации	Можно ли подвести выпуск без конфликтов с рамой и другими трубами
Положение клавиши	Останется ли удобный сервисный доступ после отделки

Что означает комплект инсталляции 3 в 1

Надпись «3 в 1» удобна для покупателя, но не является универсальным стандартом комплектации. Нужно читать список деталей конкретного артикула.

Хороший пример — GROHE Rapid SL 38772001. Производитель относит его к комплектам 3 в 1: в состав входят монтажный элемент Rapid SL со смывным бачком, клавиша Skate Cosmopolitan и настенные крепления. Высота элемента составляет 1,13 м, ширина по размерной схеме — 500 мм.

У другого производителя выражение «комплект» может означать иной набор. Чаша, сиденье, шумоизоляционная прокладка или дополнительные крепления могут продаваться отдельно. Поэтому при сравнении цен полезнее поставить рядом точные перечни поставки, чем сравнивать только названия «2 в 1», «3 в 1» или «4 в 1».

Отдельно следует отличать артикул от характеристики. Например, 111.300.00.5 — это обозначение конкретного элемента Geberit Duofix для подвесного унитаза. В документации для него указаны высота 112 см, ширина 50 см и бачок Sigma глубиной 12 см. Цифры артикула сами по себе ничего не говорят о размере изделия.

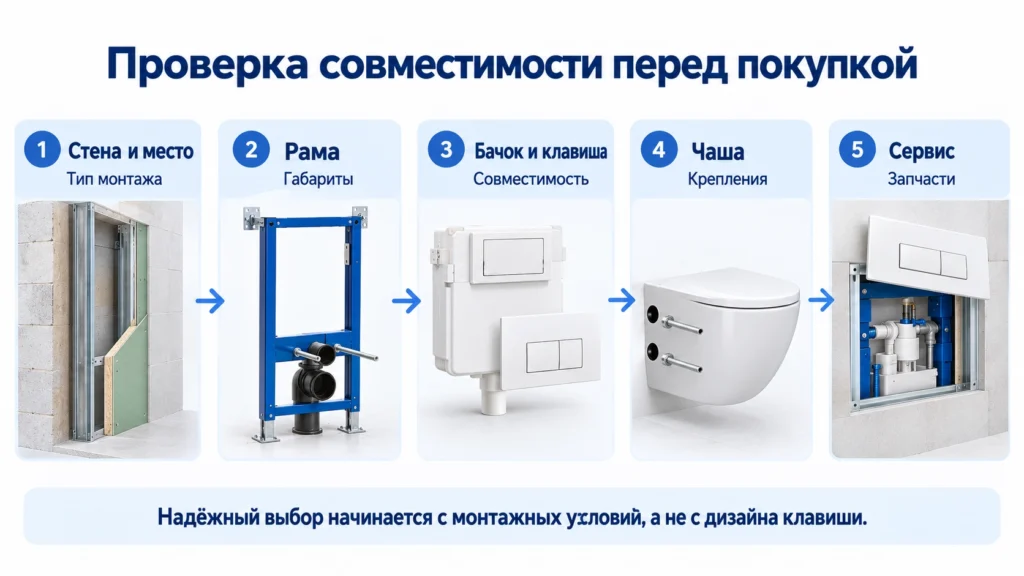

Какую инсталляцию для унитаза выбрать

Правильный порядок выбора начинается не с цвета клавиши.

1. Определите конструкцию стены. Нужно понять, будет ли рама стоять перед капитальной стеной, внутри предусмотренной каркасной перегородки или использоваться система для массивного строительства.
2. Снимите размеры монтажной зоны. Нужны доступная ширина, высота и глубина, положение канализационного стояка, водопровода и других коммуникаций.
3. Определите уровень чистого пола. Монтажную высоту нельзя выставлять относительно черновой плиты, игнорируя будущую стяжку и напольное покрытие.
4. Подберите чашу и проверьте её монтажную схему. Важны межосевое расстояние креплений, положение входного и выпускного патрубков и геометрия задней поверхности чаши.
5. Проверьте бачок и режимы смыва. У разных систем различаются допустимые настройки объёма и тип привода. Не стоит переносить значения одной серии на другую.
6. Проверьте совместимость клавиши. Она определяется не только маркой. Например, Geberit отдельно подчёркивает, что клавиши Sigma предназначены для бачков Sigma, а Omega — для Omega; взаимозаменяемыми эти семейства не являются.
7. Уточните комплектацию. Проверьте наличие креплений, клавиши, соединительных патрубков и других деталей, которые понадобятся именно в вашей монтажной схеме.
8. Оцените обслуживание после отделки. Желательно заранее знать, можно ли приобрести сливной и наполнительный механизмы, уплотнения и другие сервисные детали через несколько лет.

При сравнении нескольких вариантов полезно смотреть не только на цену рамы, но и на всю систему: ассортимент совместимых клавиш, наличие запасных частей, понятность технической документации и доступность сервиса. Если выбираете производителя с расчётом на дальнейшее обслуживание, отдельно сравните марки инсталляций.

Насколько надёжна подвесная конструкция

Сам по себе подвесной способ установки не означает меньшую прочность. У известных рамных систем заявленная несущая способность значительно выше обычной эксплуатационной нагрузки. Например, GROHE указывает для рам Rapid SL испытательную нагрузку 400 кг, а TECE заявляет для своих самонесущих модулей нагрузку до 400 кг.

Но эту цифру нельзя воспринимать как разрешение закрепить раму произвольным способом. Результат зависит от правильного элемента, основания, крепежа, монтажа и облицовочной конструкции. Если производитель требует определённых точек фиксации, профилей или дополнительных элементов, их нельзя исключать только потому, что сама рама выглядит массивной.

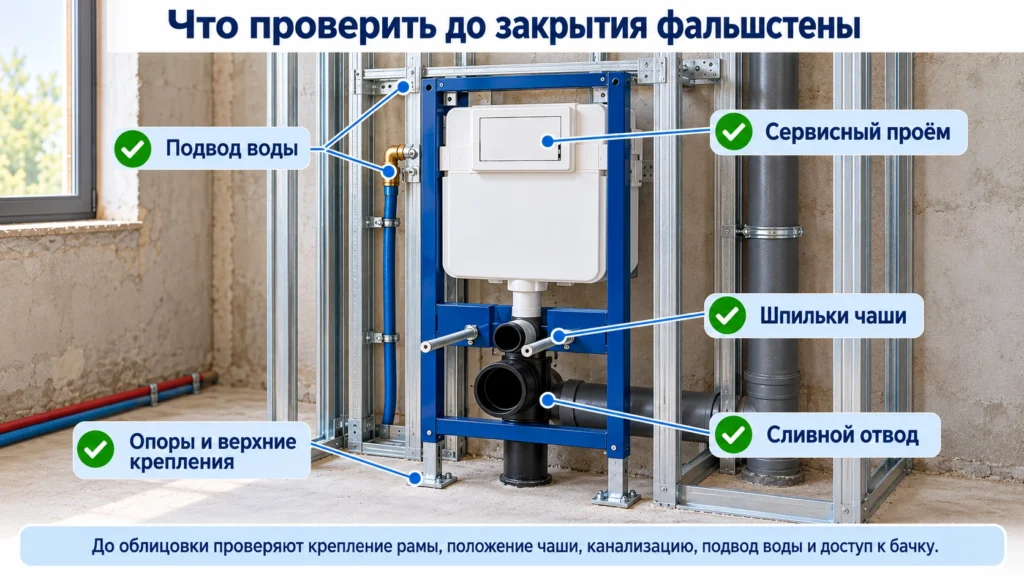

При монтаже особенно критичны:

• жёсткая фиксация конструкции без люфта;
• правильная установка относительно отметки чистого пола;
• соединение канализации без напряжения и перекоса;
• герметичность подвода воды до закрытия стены;
• соответствие каркаса и обшивки принятой монтажной системе;
• сохранение штатного сервисного проёма.

До зашивки конструкции соединения разумно проверить в рабочем состоянии. После облицовки исправление ошибки в высоте рамы, положении выпуска или скрытом соединении будет значительно сложнее.

Ошибки при выборе и монтаже

Покупка только по ширине. Узкая рама решает проблему недостатка места по фронту, но может не подойти по глубине, высоте или расположению отвода.

Выбор клавиши после завершения отделки. У некоторых систем ассортимент клавиш привязан к конкретному семейству бачков. Красивую панель другого семейства не всегда можно установить вместо штатной.

Расчёт высоты от чернового пола. Если не учесть стяжку, клей и плитку, установленная чаша после ремонта окажется выше или ниже запланированного положения.

Предположение, что «3 в 1» означает полный санузел. Такое обозначение описывает конкретный набор производителя и не гарантирует наличие чаши, сиденья или всех монтажных аксессуаров. Комплектацию проверяют по артикулу.

Закрытие неиспытанных соединений. Доступ через клавишу предназначен для обслуживания арматуры бачка, но не заменяет нормальный контроль скрытых водопроводных и канализационных соединений перед облицовкой.

Самовольная замена способа крепления. Рамы, элементы для массивной стены и специальные свободностоящие решения имеют разные монтажные требования. Инструкция конкретной модели здесь важнее универсальных советов.
