Установка кондиционера: как проходит монтаж сплит-системы

Установка кондиционера начинается не с отверстия в стене, а с выбора места для двух блоков и маршрута коммуникаций между ними. Для обычной настенной сплит-системы необходимо закрепить внутренний и наружный блоки, соединить их медными трубками и кабелем, вывести дренаж, проверить герметичность холодильного контура, удалить из него воздух и влагу вакуумированием и только после этого запускать оборудование.

Универсальной схемы с одинаковыми расстояниями для всех кондиционеров нет. Производители задают минимальные зазоры вокруг блоков, допустимую длину и перепад высот трассы, диаметры труб, электрические параметры и ограничения по монтажу для каждой серии отдельно. Поэтому инструкция конкретной модели здесь важнее советов вроде «отступите от потолка 10 см».

От качества монтажа зависит не только внешний вид. Ошибки в дренажной линии приводят к воде на стене, плохая развальцовка — к утечке хладагента, отсутствие вакуумирования оставляет в контуре воздух и влагу, а неверное расположение наружного блока ухудшает теплообмен.

Что нужно определить до установки

Перед приездом монтажников желательно решить четыре вопроса: где будет внутренний блок, куда можно поставить наружный, как пройдёт трасса и откуда кондиционер получит питание.

Если отделка ещё не закончена, коммуникации часто прокладывают заранее и скрывают в штробе. При готовом ремонте трассу обычно ведут открыто в декоративном коробе. В обоих случаях положение блоков лучше определить до начала сверления: после выполнения отверстия изменить маршрут без дополнительных работ уже сложно.

Основные элементы обычной сплит-системы:

Элемент	Что требуется при монтаже
Внутренний блок	Ровное прочное основание и свободная циркуляция воздуха
Наружный блок	Надёжное основание или кронштейны, доступ воздуха и возможность обслуживания
Медная трасса	Диаметры и максимальная длина по инструкции модели
Теплоизоляция	Непрерывная изоляция труб там, где она предусмотрена конструкцией
Дренаж	Стабильный отвод конденсата без обратного подпора
Межблочный кабель	Подключение по схеме производителя
Питание	Защитная аппаратура и кабель по требованиям конкретного оборудования

При выборе модели заранее проверьте, позволяет ли её документация проложить трассу необходимой длины. Особенно это важно, если внутренний и наружный блоки находятся далеко друг от друга или между этажами: максимально допустимая длина магистрали и перепад высоты зависят от модели.

Если требуется кондиционер без установки холодильной трассы и наружного блока, обычная сплит-система для этой задачи не подходит. Мобильные и некоторые моноблочные решения устроены иначе, хотя даже у мобильного кондиционера остаётся задача отвода нагретого воздуха наружу.

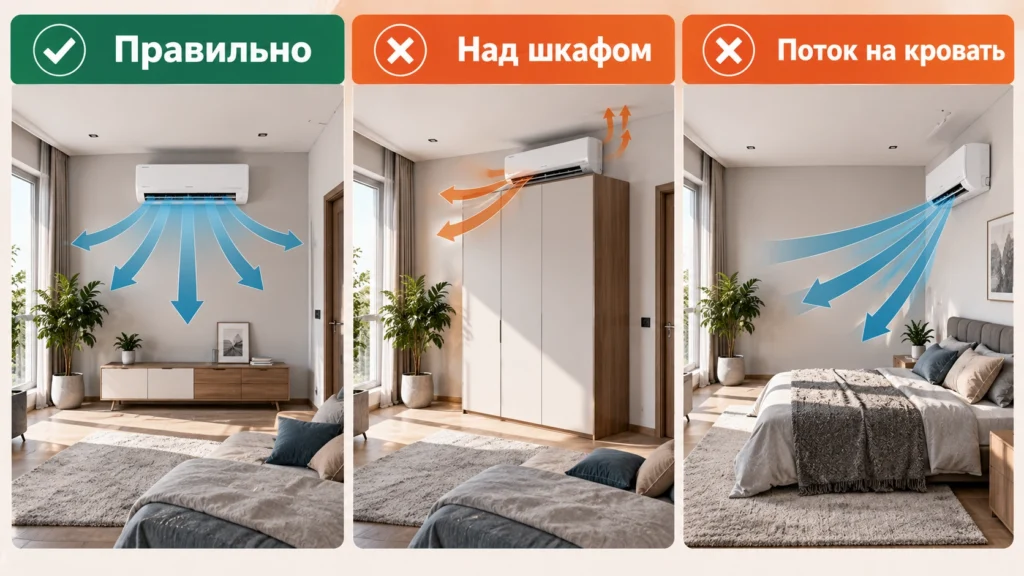

Где установить внутренний блок

Внутренний блок должен не просто помещаться на свободном участке стены. Воздуху необходимо беспрепятственно входить в верхнюю часть корпуса и выходить через жалюзи, поэтому блок нельзя прижимать вплотную к потолку, мебели или высоким шкафам.

Конкретные монтажные зазоры нужно брать из инструкции. Например, производители настенных систем прямо задают отдельные свободные зоны для обслуживания и нормального воздухообмена, причём размеры меняются между сериями.

Практически место выбирают по нескольким критериям:

• поток охлаждённого воздуха не должен постоянно попадать прямо на кровать, рабочее кресло или диван;
• перед жалюзи не должно быть высокого шкафа или перегородки;
• фильтры и крышка должны оставаться доступными для обслуживания;
• стена должна подходить для надёжного крепления монтажной пластины;
• трассу и дренаж должно быть реально вывести к наружному блоку;
• размещение не должно мешать шторам, дверям и открывающимся створкам.

Внутренний блок выставляют по уровню и защёлкивают на штатной монтажной пластине. Перекос нежелателен не только визуально: внутри корпуса находится поддон для конденсата, и неправильное положение способно осложнить его отвод.

Где размещают наружный блок

Наружному блоку нужен свободный приток и выброс воздуха. Если поставить его в тесную закрытую нишу или слишком близко к препятствию, нагретый воздух может снова попадать на теплообменник.

Производители поэтому отдельно указывают монтажные расстояния для ситуаций, когда рядом находится одна, две или три стены. Эти значения различаются даже между моделями одной серии, поэтому переносить размер с чужой инструкции нельзя.

Основание должно выдерживать массу оборудования и рабочую вибрацию. Для настенного размещения используют кронштейны и крепёж, соответствующие материалу стены и фактической нагрузке. Само крепление кондиционера — отдельный ответственный узел: анкер для полнотелого бетона нельзя автоматически считать подходящим для пустотелого блока, газобетона или многослойного фасада.

Желательно сразу предусмотреть возможность обслуживания наружного блока. Монтаж в точке, до которой впоследствии можно добраться только с дорогостоящей автовышки или методом промышленного альпинизма, усложнит чистку, диагностику и ремонт.

Что учитывать на фасаде многоквартирного дома

Наружная стена многоквартирного дома относится к общему имуществу. Верховный Суд РФ отдельно рассматривал размещение личного оборудования на фасаде и указал, что использование общего имущества, в том числе для наружного блока кондиционера, связано с установленным порядком распоряжения таким имуществом. Поэтому до сверления фасада имеет смысл проверить решения собственников дома, требования управляющей организации и действующие для конкретного здания местные ограничения.

Это особенно важно для домов с единым архитектурным оформлением, исторических зданий и объектов, где проектом уже предусмотрены специальные корзины или технические зоны для кондиционеров.

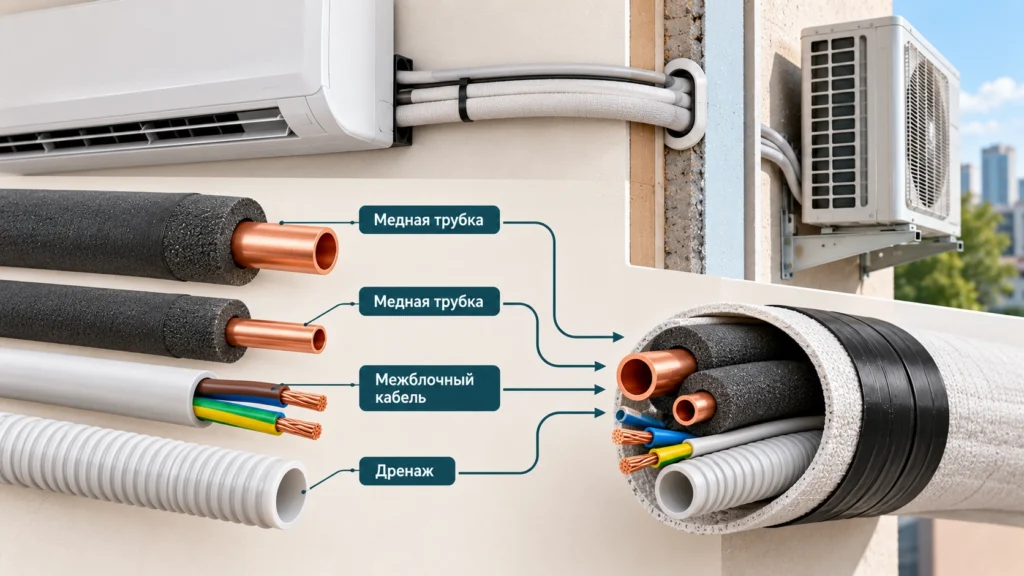

Как прокладывают трассу между блоками

Через стену между внутренним и наружным блоками проходят медные трубки холодильного контура, межблочный кабель и дренаж. Этот комплект обычно и называют трассой кондиционера.

Отверстие и маршрут коммуникаций выбирают так, чтобы трубы не приходилось переламывать на малом радиусе, а дренаж можно было провести в требуемом направлении. Медная труба должна оставаться чистой изнутри: попадание влаги, пыли или строительного мусора в холодильный контур недопустимо.

При соединении труб выполняют развальцовку. Торец должен быть ровным, без заусенцев и повреждений, а гайку затягивают с предусмотренным производителем моментом. Чрезмерная затяжка столь же нежелательна, как и слабая: повреждённое развальцованное соединение может потерять герметичность. Инструкции производителей прямо требуют использовать заданный момент затяжки и после завершения монтажа проверять систему на утечки.

Поэтому набор действий «отрезать две медные трубки и закрутить гайки» ещё не является полноценным монтажом. Необходимо соблюдать диаметры магистралей, ограничения по длине трассы, требования к дополнительной заправке при большой длине и другие параметры именно выбранной модели.

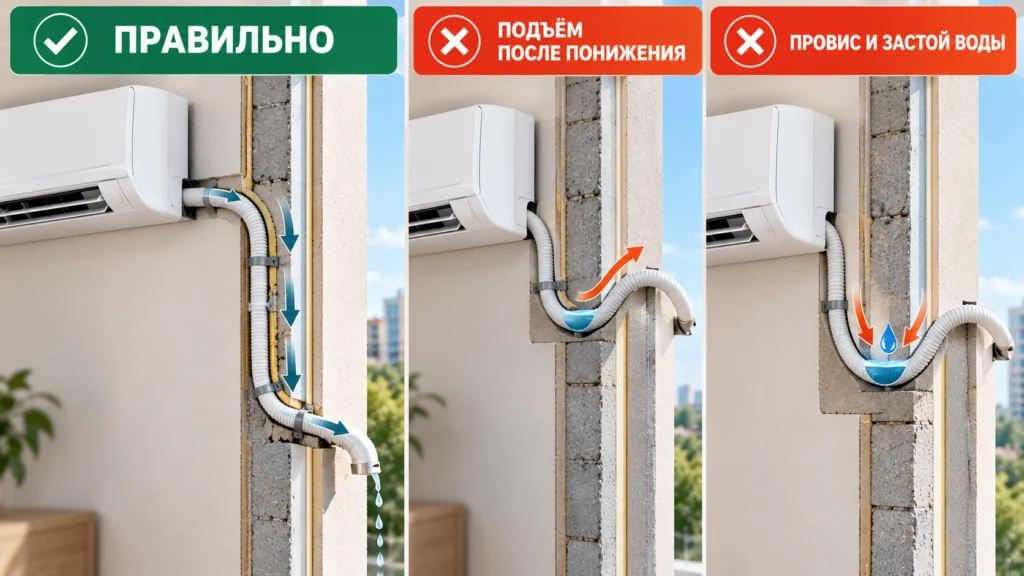

Как отводят конденсат

Во время охлаждения на теплообменнике внутреннего блока образуется конденсат. Он попадает в поддон и должен уходить через дренаж.

При самотечном варианте шланг прокладывают с постоянным направлением вниз, без участков, способных создавать подпор или удерживать воду. В инструкции Daikin, например, прямо показано, что дренаж не должен образовывать ловушку, а его конец не следует погружать в воду. После монтажа производитель рекомендует проверить фактический слив воды через поддон.

Если необходимый уклон обеспечить невозможно, применяют дренажный насос, рассчитанный на такую задачу. Это уже другая схема отвода, поэтому просто поднимать обычный самотечный шланг вверх нельзя.

Место сброса воды также продумывают заранее. Конденсат не должен бесконтрольно стекать по фасаду, попадать на расположенные ниже конструкции или постоянно капать там, где проходят люди.

Почему кондиционер начинает течь в комнату

Причина не всегда в самом блоке. После установки вода может появляться из-за пережатого дренажа, неправильного маршрута шланга, засора, разъединения трубки или проблем с положением внутреннего блока.

Поэтому хороший монтаж проверяют водой ещё до окончательного закрытия трассы декоративными элементами. Так можно убедиться, что жидкость действительно доходит до конечной точки слива.

Электрическое подключение кондиционера

Схема питания зависит от конкретной сплит-системы. У одних моделей питание подаётся на наружный блок, у других конструкция может отличаться. Поэтому подключение кондиционера выполняют по электрической схеме именно того комплекта, который устанавливается.

Не следует заранее покупать межблочный кабель только по совету продавца или копировать номинал автомата от другого кондиционера. В документации производителя указываются схема клемм, требования к кабелю и защите.

Отдельно проверяют защитное заземление. В монтажных инструкциях производителей также встречается требование к соответствующей защите от токов утечки и запрет на включение питания до завершения монтажных работ. Daikin Internet

При новой линии параметры кабеля и аппаратов защиты должны соответствовать электрическим характеристикам оборудования и условиям прокладки. Если для кондиционера приходится менять стационарную электропроводку или работать в распределительном щите, эту часть монтажа должен выполнять специалист, способный проверить линию и защиту, а не только подключить провода к клеммам блока.

Зачем кондиционер вакуумируют

После физического соединения труб в них остаётся обычный атмосферный воздух, содержащий в том числе влагу. Перед открытием сервисных вентилей холодильный контур необходимо вакуумировать.

Это не дополнительная платная процедура и не «премиальный монтаж». Производители включают вакуумирование в штатную последовательность установки. Например, в инструкции Daikin после завершения трубных соединений требуется удалить воздух вакуумным насосом и проверить, удерживается ли разрежение; затем выполняется проверка соединений на утечку.

Для систем с R32 вопрос особенно важен. Производитель прямо запрещает смешивать хладагент с посторонними веществами в контуре, требует специальной процедуры работы с системой и указывает, что операции с хладагентом должны выполнять квалифицированные специалисты. R32 относится к хладагентам, для которых предусмотрены дополнительные меры безопасности.

Поэтому выпуск части заводского хладагента якобы для «продувки трассы» не заменяет вакуумный насос.

Что спросить у монтажника

Не обязательно разбираться в показаниях манометрического коллектора. Достаточно до начала работы уточнить, входит ли вакуумирование в монтаж и будет ли проверена герметичность соединений.

Если ответ звучит как «на короткой трассе вакуум не нужен», это повод уточнить технологию ещё раз: длина трассы не отменяет наличия в ней атмосферного воздуха до запуска.

Можно ли установить кондиционер своими руками

Часть подготовительных работ действительно доступна человеку с опытом ремонта: определить желаемое положение внутреннего блока, подготовить питание по проекту, согласовать маршрут коммуникаций, предусмотреть короб или штробу.

Но полноценная установка кондиционера своими руками сложнее крепления бытового прибора. Для завершения монтажа нужны правильная обработка медных труб, контролируемая затяжка соединений, вакуумный насос, оборудование для проверки холодильного контура и понимание правил работы с конкретным хладагентом.

Дополнительный риск создаёт наружный блок. Его масса, работа на фасаде и необходимость крепления на высоте превращают ошибку монтажа в угрозу не только оборудованию, но и людям внизу.

Поэтому разумная граница самостоятельных работ — подготовка места и коммуникаций там, где вы уверены в конструкции. Герметизацию и ввод холодильного контура в работу, операции с хладагентом и высотный монтаж безопаснее оставить профильному специалисту. Требования холодильных стандартов также связывают обслуживание и обращение с хладагентами с профессиональной подготовкой персонала.

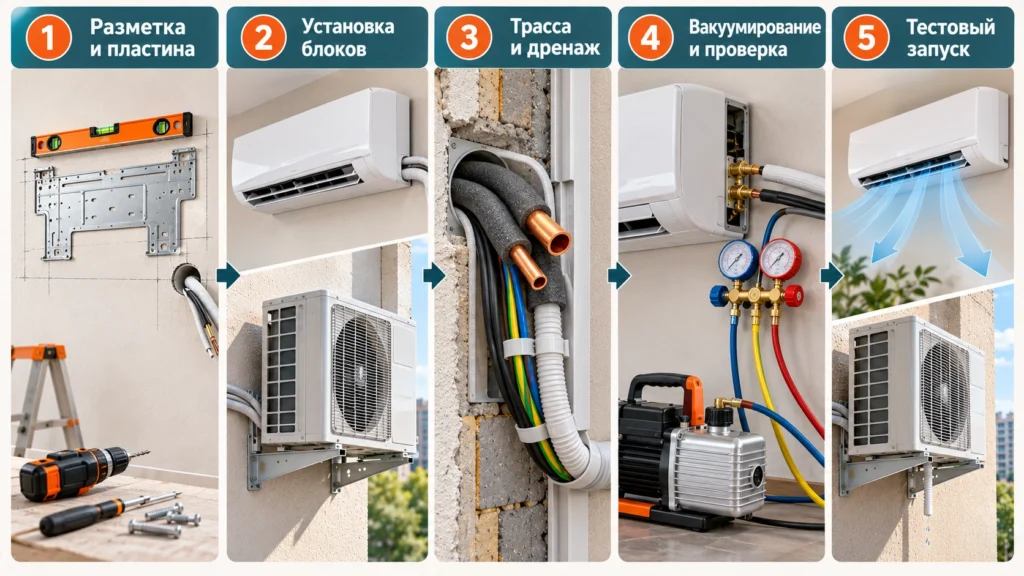

Как выглядит нормальная последовательность монтажа

Для стандартной настенной сплит-системы процесс обычно выглядит так:

1. Выбирают места внутреннего и наружного блоков.
2. Проверяют возможную длину трассы, перепад высоты и маршрут дренажа.
3. Размечают и устанавливают монтажную пластину внутреннего блока.
4. Выполняют проход через стену и готовят трассу.
5. Надёжно монтируют наружный блок.
6. Соединяют медные магистрали, дренаж и электрику по документации модели.
7. Вакуумируют холодильный контур и контролируют его герметичность.
8. Открывают сервисные вентили в предусмотренной производителем последовательности.
9. Проверяют слив конденсата.
10. Запускают систему и контролируют её работу.

Как принять работу после установки

Если кондиционер уже установлен, сначала осмотрите монтаж, а не только проверьте, появился ли холодный воздух.

Внутренний блок должен сидеть на стене ровно и без заметного люфта. Трасса — не иметь заломов и разорванной теплоизоляции. Отверстие через стену должно быть аккуратно закрыто, а наружный блок — устойчиво закреплён.

Затем стоит проверить работу дренажа. При охлаждении вода должна уходить по предусмотренному маршруту, а под внутренним блоком и в местах соединения дренажных трубок не должно появляться капель.

У монтажника можно уточнить, выполнялись ли вакуумирование и проверка герметичности. Сам по себе факт, что кондиционер после включения охлаждает комнату, не подтверждает качество всех скрытых операций.

Необычная вибрация наружного блока, металлический дребезг, течь воды, повреждённая теплоизоляция или следы масла около соединений требуют проверки. Не стоит считать их нормальной «приработкой» нового оборудования.
