Вес деформационного шва нельзя определить одним нормативным числом. Если речь о готовой профильной или мостовой системе, массу берут из паспорта или технического листа. Если шов формируют на объекте из герметика, уплотнительного шнура, профиля и других элементов, массу рассчитывают по составу и длине. В технической документации корректнее искать термин «масса», хотя в бытовом запросе обычно говорят о весе.

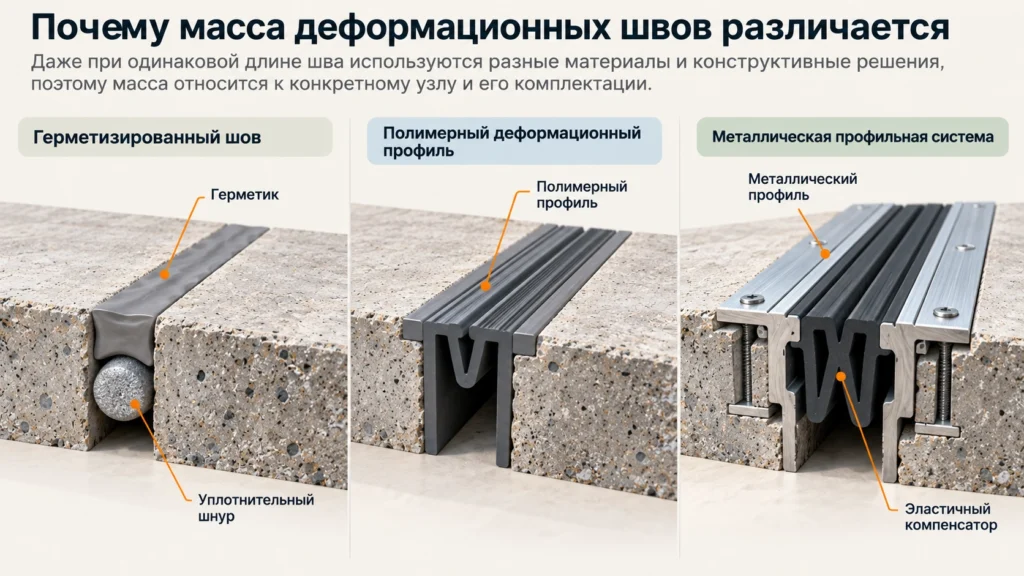

Почему у деформационного шва нет одного веса
Деформационный шов — не обязательно отдельное изделие. В строительной конструкции это может быть разрез, позволяющий отдельным участкам взаимно перемещаться, тогда как мостовой ДШ представляет собой самостоятельную конструктивную систему. Поэтому одинаковая ширина зазора не означает одинаковую массу узла.
Для заводских мостовых деформационных швов масса является характеристикой конкретного изделия: действующий ГОСТ Р 71330-2024 требует указывать её в паспорте ДШ вместе с типом, допускаемыми перемещениями и габаритами. Для обычного строительного шва единого значения в килограммах на метр нет — оно зависит от принятой системы и материалов.
Как определить массу деформационного шва
| Что установлено в проекте | Как определить массу |
|---|---|
| Готовый профиль | взять кг/м или массу элемента из техлиста |
| Заводская система | использовать массу из паспорта изделия |
| Герметик и уплотнительный шнур | определить объём на нужную длину и учесть плотность материалов |
| Металлические накладки и профили | считать отдельно по спецификации |

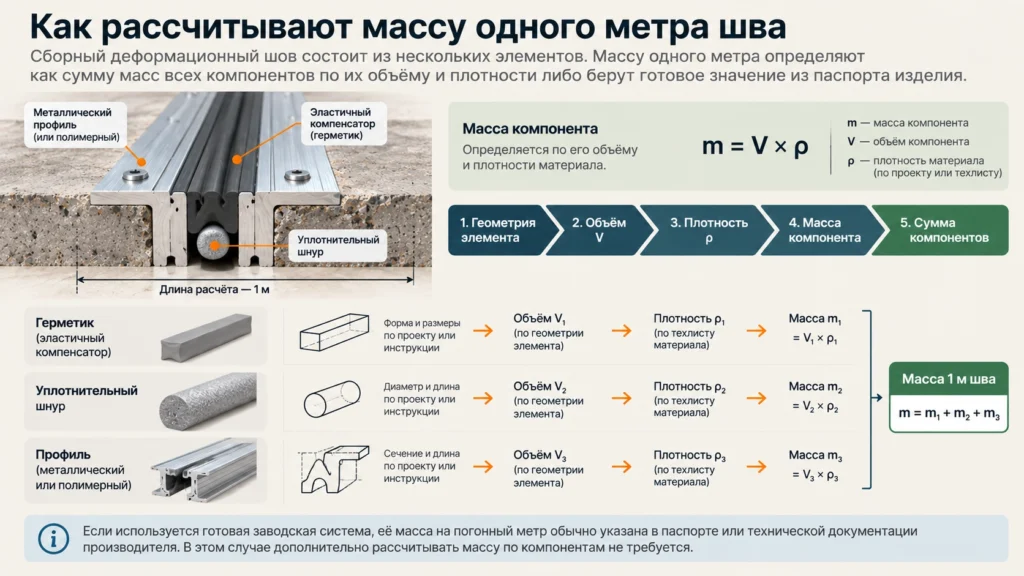

Чтобы определить вес деформационного шва на 1 пог. м, сначала нужна геометрия узла. размер деформационного шва задаёт объём заполнения, а толщина деформационного шва в отмостке влияет на конструктивное решение и расход материалов. Затем массу каждого компонента определяют по его объёму и плотности и складывают результаты.
Что чаще всего искажает расчёт
Нельзя брать массу упаковки вместо массы погонного метра, переносить характеристику одного профиля на другой или учитывать только герметик, если в узле есть металлическое окаймление. Для сборной системы приоритет имеет паспорт производителя; для проектируемого узла — спецификация и фактические размеры его элементов.
Как определить массу шва
Определите тип шва
Установите, является ли шов готовым заводским изделием или собирается из отдельных материалов на объекте.
Проверьте документацию
Для готовой системы найдите массу изделия или показатель кг/м в паспорте либо техническом листе.
Зафиксируйте геометрию
Для составного узла определите длину и фактическое сечение каждого непрерывного элемента.
Рассчитайте компоненты
Определите объём каждого материала и рассчитайте его массу по плотности из технической документации.
Сложите результаты
Суммируйте массы герметика, шнура, профилей, накладок и других входящих в рассчитываемый узел элементов.
Когда массу шва нужно проверять по паспорту?
01Где брать плотность герметика?
В техническом листе конкретного материала. Подставлять условное среднее значение для всех герметиков не следует.
02Можно ли определить массу только по ширине шва?
Нет. Нужны как минимум глубина заполнения, длина и состав узла.
03Что делать с мостовым деформационным швом?
Если на изделие есть паспорт, его массу следует брать оттуда, а не восстанавливать по внешним размерам: ГОСТ Р 71330-2024 включает массу ДШ в обязательные паспортные сведения.
